AL-KO HYDRO-OPT® – wydajny odzysk ciepła i chłodu w systemach z wężownicą obiegową
Stacje hydrauliczne serii AL‑KO HYDRO‑OPT® zapewniają niezawodny i energooszczędny transfer ciepła w systemie z wężownicami obiegowymi. Mieszanka wody i glikolu krąży między wężownicami powietrza wywiewanego i nawiewanego, przenosząc energię cieplną i osiągając sprawność wymiany ciepła sięgającą nawet 80%. System odzysku ciepła z wężownicami obiegowymi zapewnia maksymalną elastyczność przestrzenną, ponieważ urządzenia nawiewne i wywiewne można rozmieszczać niezależnie w całym budynku. Dzięki temu jest to idealne rozwiązanie wszędzie tam, gdzie ze względu na ograniczenia architektoniczne wymagane jest rozdzielenie systemów. W środowiskach o podwyższonych wymaganiach higienicznych – takich jak placówki służby zdrowia, laboratoria i pomieszczenia czyste – system wężownic typu run-around jest często jedyną metodą odzyskiwania ciepła lub chłodzenia zgodną z wymogami technicznymi i higienicznymi. W systemie AL‑KO HYDRO‑OPT® wszystkie elementy systemu odzyskiwania ciepła są idealnie skoordynowane, co zapewnia wyjątkową efektywność energetyczną, niezawodność działania i długoterminową opłacalność.
Skorzystaj z osobistej konsultacji
System cewek obiegowych: zalety, działanie i montaż – najważniejsze informacje w skrócie
Jak działa system odzyskiwania ciepła z obiegu obwodowego?
Gdy w budynku konieczne jest oddzielne poprowadzenie powietrza nawiewanego i wywiewanego, system wężownic obiegowych stanowi idealne rozwiązanie do odzyskiwania ciepła w centralnych systemach wentylacyjnych. Stacje hydrauliczne AL-KO HYDRO-OPT® łączą w sobie wysokowydajne wymienniki ciepła, zaawansowaną technologię sterowania oraz wszystkie niezbędne elementy systemu, tworząc idealnie dopasowany system odzysku ciepła typu run-around o sprawności wymiany ciepła sięgającej nawet 80%. Takie podejście zapewnia wysoką niezawodność projektową, umożliwia tworzenie energooszczędnych architektur systemów HVAC oraz wspiera sprawny montaż i uruchomienie przez wykwalifikowanych specjalistów serwisowych AL-KO.
Zalety
- Wnosi znaczący wkład w oszczędność energii i trwale obniża koszty eksploatacji
- Zoptymalizowana wydajność dzięki dynamicznej, samoregulującej się kontroli przepływu objętościowego, zapewniającej maksymalną efektywność
- Wysoka wydajność wymiany ciepła przy efektywności temperaturowej do µt ≤ 80%
- Kompaktowa konstrukcja umożliwiająca elastyczną integrację z różnymi systemami wentylacyjnymi
- Opcja pełnego rozdzielenia systemu chłodzenia i wentylacji za pomocą jednej czynności
- Wstępnie skonfigurowane połączenia elektryczne i hydrauliczne (z wyłączeniem czujników po stronie powietrznej)
- Zdalny dostęp przez AL‑KO REMOTE CONTROL umożliwia wygodne monitorowanie i serwisowanie
Instalacja
- Profesjonalny rozruch i wsparcie zapewniane przez wykwalifikowanych specjalistów serwisu AL‑KO
- Szybki, bezpieczny montaż dzięki prekonfigurowanym połączeniom elektrycznym i hydraulicznym
- Wstępnie orurowane wymienniki ciepła wewnątrz urządzenia skracają czas instalacji i obniżają ogólne koszty projektu
System cewek obiegowych: jednostki funkcjonalne i elementy techniczne
Oferujemy szeroki wybór funkcji, modułów funkcjonalnych i komponentów technicznych – w pełni przetestowanych i idealnie dopasowanych do współpracy. Efektem jest wysokowydajny system obiegowy z odzyskiem ciepła, który zapewnia maksymalną efektywność energetyczną, niezawodność oraz pewność planowania w przypadku centralnych instalacji HVAC.
Stacja hydrauliczna AL‑KO HYDRO‑OPT®: przegląd funkcji i dane techniczne
Przegląd funkcji – HYDRO-OPT S i HYDRO-OPT M w skrócie
| Function Description | HYDRO-OPT S | HYDRO-OPT M |
|---|---|---|
| Number of supply air units 1.9 m3/h | 1 | 1 |
| Number of exhaust air units 4.9 m3/h | 1 | 3 |
| Intelligent pressure-independent control of multiple exhaust air units | ✓ | |
| Control cabinet with controller and inverter | ✓ | |
| Control integrated in the inverter | ✓ | |
| Main switch | ✓ | ✓ |
| Power control with pump + valve | ✓ | ✓ |
| Air volume-dependent power control | Control via external regulation is possible | Used by intelligent DeltaT control implemented |
| Release signal | ✓ | ✓ |
| Fault signal | ✓ | ✓ |
| Control 0–-10 V | ✓ | ✓ |
| System pressure monitoring warning | ✓ | |
| System pressure monitoring shutdown | ✓ | ✓ |
| Frost protection control | ✓ | ✓ |
| Circulation increase | ✓ | ✓ |
| Bypass valve | ✓ | ✓ |
| Bus connection BACnet IP | Optional | |
| Bus connection BACnet MSTP | Optional | Optional |
| Bus connection Modbus RTU | Integrated | Integrated |
| Bus connection Modbus IP | Optional | |
| Controllable pump | ✓ | ✓ |
| Double pump | ✓ | |
| Pump blockage protection | ✓ | |
| Pump vent valve | ✓ | ✓ |
| Display of supply temperature | ✓ | ✓ |
| Display of return temperature | ✓ | ✓ |
| Flow meter | Mechanical display integrated | Electrical display on the display |
| Manometer | ✓ | ✓ |
| Expansion vessel and safety valve | ✓ | ✓ |
| Filling and draining device | ✓ | ✓ |
| Dirt trap | ✓ |
AL-KO HYDRO-OPT® S
| Type | Dimension | Flow in m3/h | Length in mm | Width in mm | Height in mm | Weight in kg |
|---|---|---|---|---|---|---|
| 0.5 | DN 20 | 0.35 – 0.55 | 1178 | 489 | 971 | 105 |
| 1.5 | DN 25 | 0.56 – 1.50 | 1178 | 489 | 971 | 110 |
| 3.5 | DN 32 | 1.51 – 3.50 | 1178 | 489 | 971 | 119 |
| 6.5 | DN 40 | 3.51 – 6.50 | 1178 | 489 | 971 | 133 |
| 11 | DN 50 | 6.51 – 11.00 | 1178 | 489 | 971 | 153 |
Wszystkie dane techniczne są wartościami przybliżonymi, opartymi na wersji podstawowej. Zastrzegamy sobie prawo do zmian technicznych.

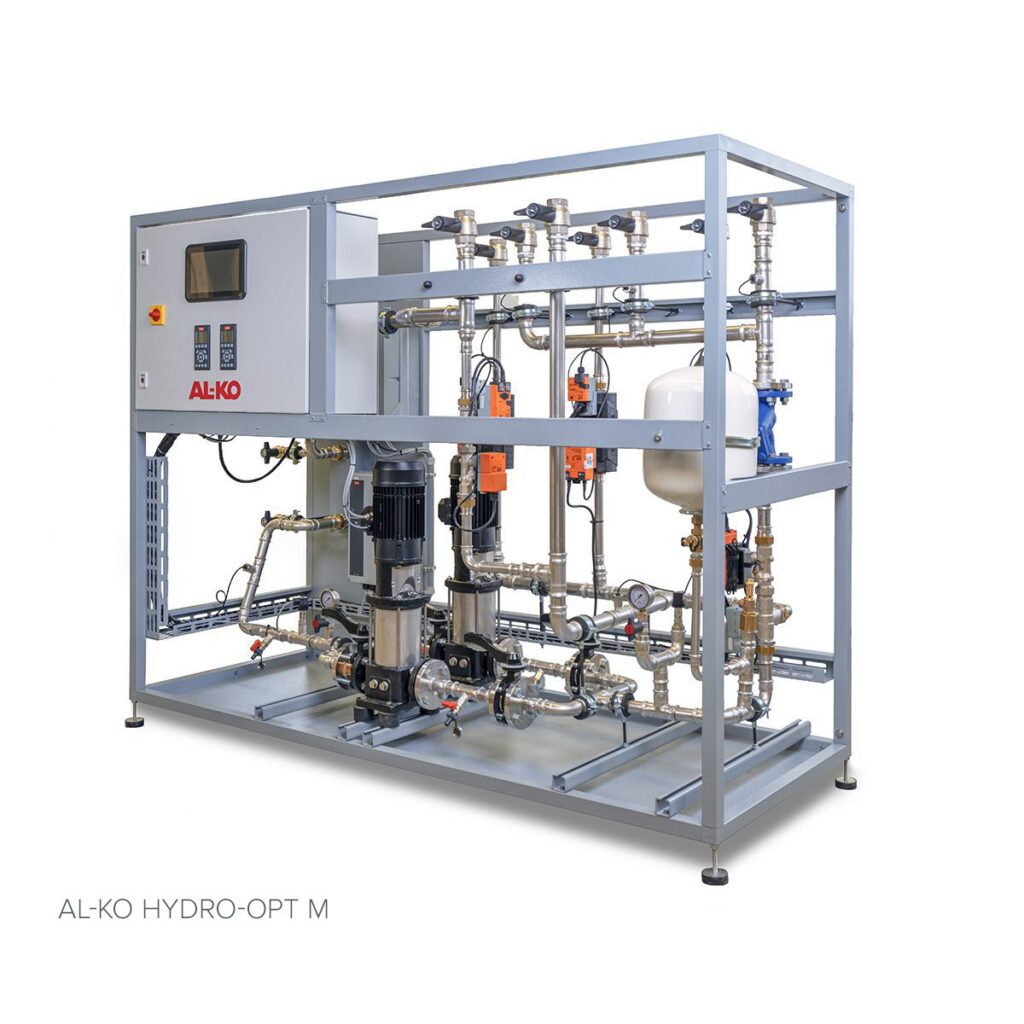

AL-KO HYDRO-OPT® M – 1 jednostka nawiewna + 1 jednostka wywiewna
| Type | Dimension | Flow in m3/h | Length in mm | Width in mm | Height in mm | Weight in kg |
|---|---|---|---|---|---|---|
| 2 | DN 32 | 0.5 - 1.9 | 1989 | 842 | 1454 | approx. 279 |
| 5 | DN 40 | 2.0 - 4.9 | 2142 | 842 | 1607 | approx. 328 |
| 10 | DN 50 | 5.0 - 9.9 | 2142 | 995 | 1760 | approx. 390 |
| 15 | DN 65 | 10.0 - 14.9 | 2525 | 1224 | 2142 | approx. 589 |
| 25 | DN 80 | 15.0 - 25.0 | 2678 | 1683 | 2525 | approx. 844 |
Wszystkie dane techniczne są wartościami przybliżonymi, opartymi na wersji podstawowej. Zastrzegamy sobie prawo do zmian technicznych.
AL-KO HYDRO-OPT® M – 1 jednostka nawiewu powietrza + 2 jednostki wywiewu powietrza
| Type | Dimension | Flow in m3/h | Length in mm | Width in mm | Height in mm | Weight in kg |
|---|---|---|---|---|---|---|
| 2 | DN 32 | 0.5 - 1.9 | 1760 | 842 | 1454 | approx. 285 |
| 5 | DN 40 | 2.0 - 4.9 | 1760 | 842 | 1607 | approx. 338 |
| 10 | DN 50 | 5.0 - 9.9 | 1913 | 995 | 1760 | approx. 406 |
| 15 | DN 65 | 10.0 - 14.9 | 2219 | 1224 | 2142 | approx. 618 |
| 25 | DN 80 | 15.0 - 25.0 | 2372 | 1683 | 2525 | approx. 884 |
Wszystkie dane techniczne są wartościami przybliżonymi, opartymi na wersji podstawowej. Zastrzegamy sobie prawo do zmian technicznych.
AL-KO HYDRO-OPT® M – 1 jednostka nawiewu powietrza + 3 jednostki wywiewu powietrza
| Type | Dimension | Flow in m3/h | Length in mm | Width in mm | Height in mm | Weight in kg |
|---|---|---|---|---|---|---|
| 2 | DN 32 | 0.5 - 1.9 | 1989 | 842 | 1454 | approx. 285 |
| 5 | DN 40 | 2.0 - 4.9 | 2142 | 842 | 1607 | approx. 363 |
| 10 | DN 50 | 5.0 - 9.9 | 2142 | 995 | 1760 | approx. 434 |
| 15 | DN 65 | 10.0 - 14.9 | 2525 | 1224 | 2142 | approx. 663 |
| 25 | DN 80 | 15.0 - 25.0 | 2678 | 1683 | 2525 | approx. 939 |
Wszystkie dane techniczne są wartościami przybliżonymi, opartymi na wersji podstawowej. Zastrzegamy sobie prawo do zmian technicznych.
