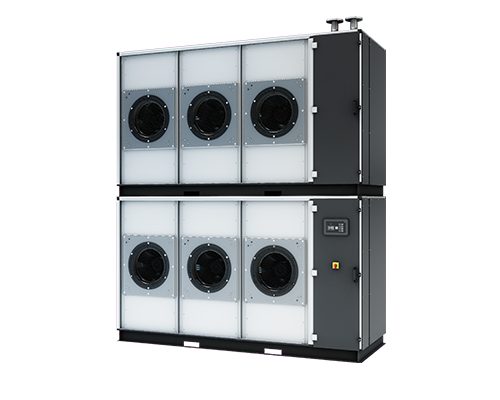

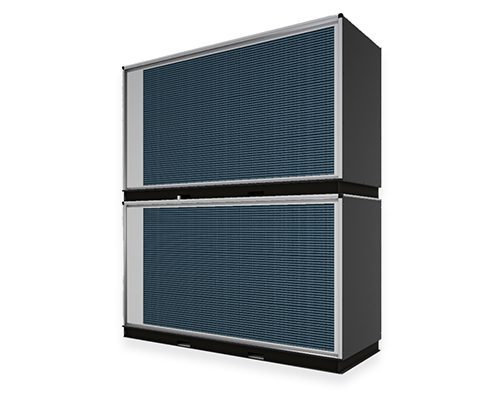

AL-KO DATA AIR FAN WALL – Wentylator ścienny
AL-KO DATA AIR FAN WALL zapewnia niezawodną kontrolę klimatu w wyższych szafach rack o większym obciążeniu cieplnym w centrach danych. Nawet w większych serwerowniach modułowy system zapewnia duży przepływ powietrza w celu równomiernego chłodzenia. AL-KO DATA AIR FAN WALL oferuje maksymalną efektywność energetyczną i wysoką wydajność. Wytrzymałe napędy najnowszej generacji i zoptymalizowane zarządzanie przepływem powietrza to dodatkowe wyjątkowe cechy.
Poznaj interaktywną aplikację VR
Opis

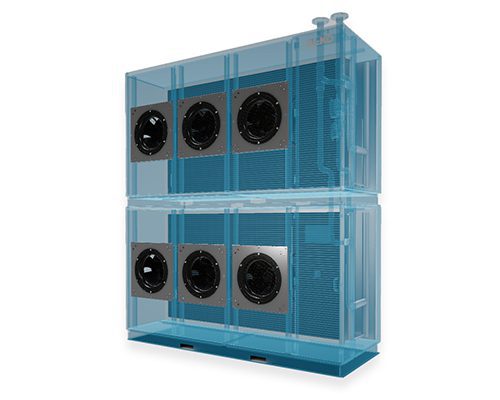

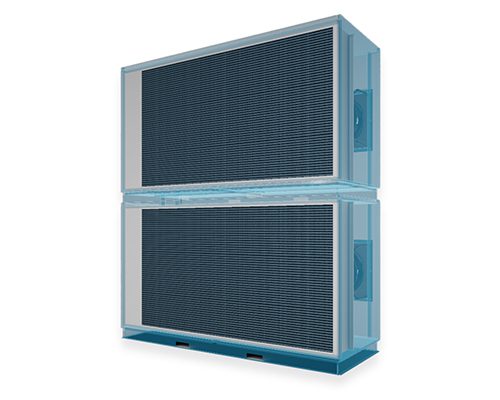

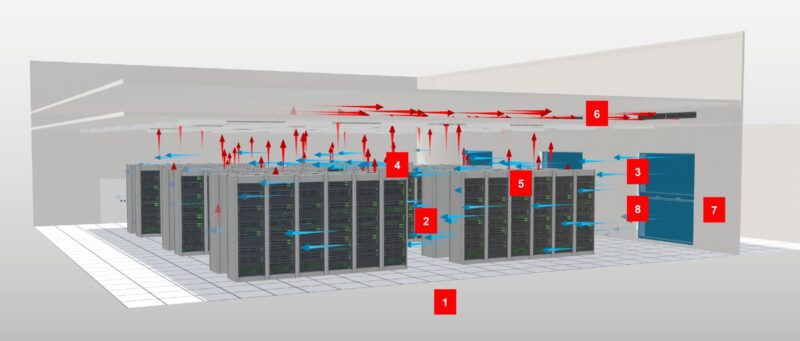

AL-KO DATA AIR FAN WALL obejmuje główne funkcje przepustnicy, wymiennika ciepła, filtra i wentylatora EC. Jednostki Fan Wall firmy AL-KO mają minimalną powierzchnię przy maksymalnej wydajności chłodzenia, zaprojektowane do użytku w dużych i hiperskalowych centrach danych. System jest dostępny z wydajnością chłodzenia od 80 do 600 kW. W centrum danych nie jest wymagana podniesiona podłoga, a jedynie gorący korytarz.
Dzięki modułowej konstrukcji AL-KO DATA AIR FAN WALL optymalnie dostosowuje się do wielkości pomieszczenia i różnych warunków w miejscu instalacji. Dodatkowe zalety obejmują efektywne wykorzystanie przestrzeni i niezawodność operacyjną dzięki redundancji. Wymiary i waga poszczególnych modułów są dostosowane do łatwego transportu.
Korzyści
- Niezawodne sterowanie klimatem dla wyższych szaf rackowych i większych obciążeń cieplnych
- Wysoki przepływ powietrza zapewniający równomierne chłodzenie dużych serwerowni
- Montaż na ścianie z poziomym przepływem powietrza
- Łatwy dostęp do celów konserwacyjnych
- Nie jest wymagana podłoga podniesiona
- Maksymalna wydajność chłodzenia przy minimalnym zużyciu energii elektrycznej
- Optymalny przepływ powietrza dzięki analizom CFD zapewniającym równomierną dystrybucję
- Stelaż podstawowy i konstrukcja paneli zoptymalizowane do instalacji wewnętrznej
- Efektywny pod względem przestrzennym i kosztowym transport w standardowym kontenerze transportowym
- Zaawansowana, autorska technologia sterowania zapewnia optymalne i energooszczędne zarządzanie temperaturą na wejściu i/lub wyjściu serwera
Instalacja
- Kompaktowa konstrukcja ułatwiająca transport
- Łatwa obsługa i szybka instalacja dzięki funkcji Plug & Play
- Wiele opcji łączności
- Wymiary sześcienne zaprojektowane z myślą o transporcie kontenerowym lub standardowym
- Specjalna rama podstawy przystosowana do transportu wózkiem widłowym
Konserwacja i obsługa
- Konstrukcja przyjazna konserwacji
- Łatwy dostęp do istotnych komponentów
- Prosta wymiana filtra
Optymalne chłodzenie dla hiperskalowych centrów danych: Wentylator ścienny AL-KO DATA AIR FAN WALL
Komponenty jakości i jednostki funkcjonalne
Oferujemy własne produkty, a także komponenty i jednostki funkcjonalne różnych producentów. Wszystkie komponenty i jednostki funkcjonalne są testowane przez AL-KO Airtech.

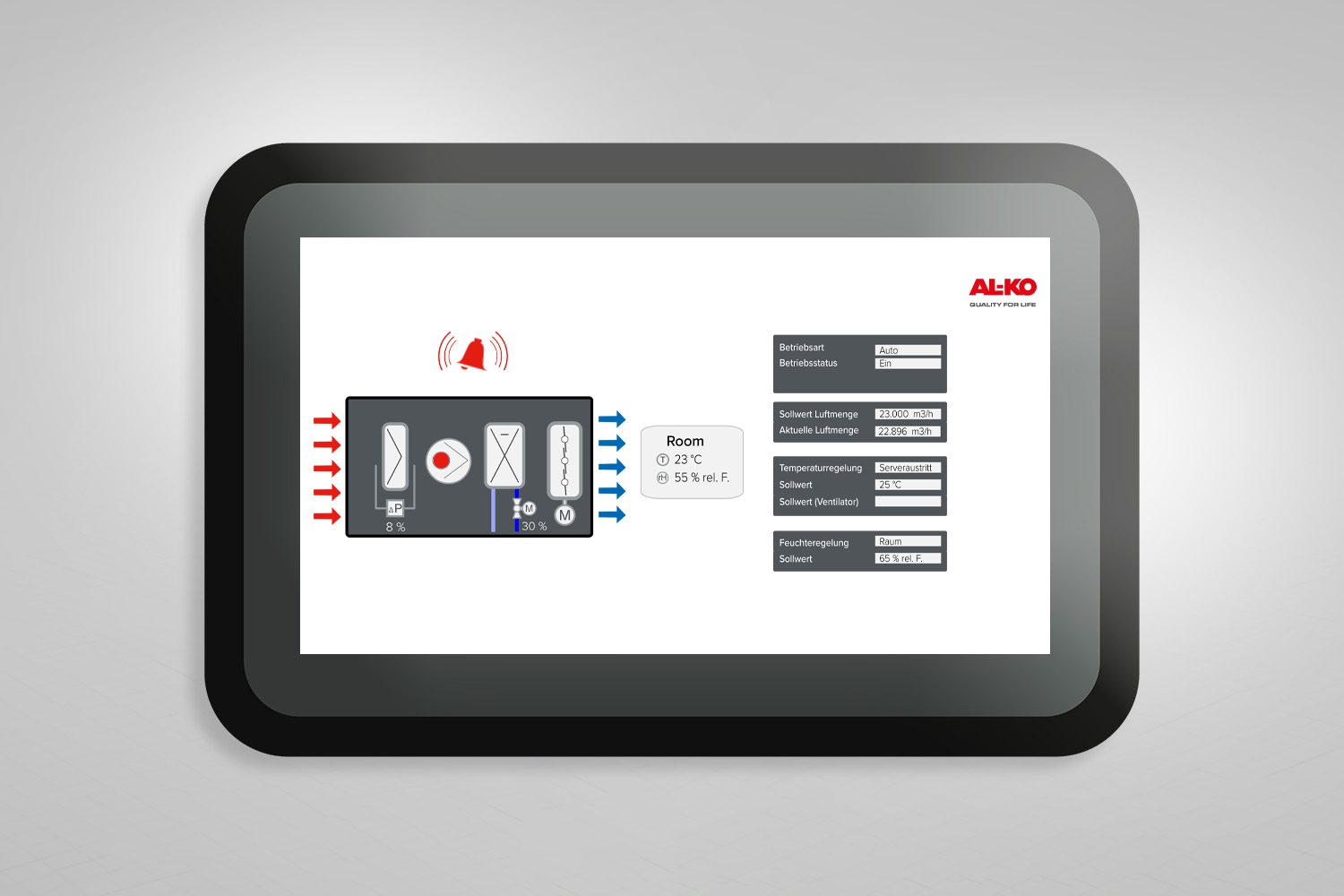

Kontrolery
Funkcje sterowania

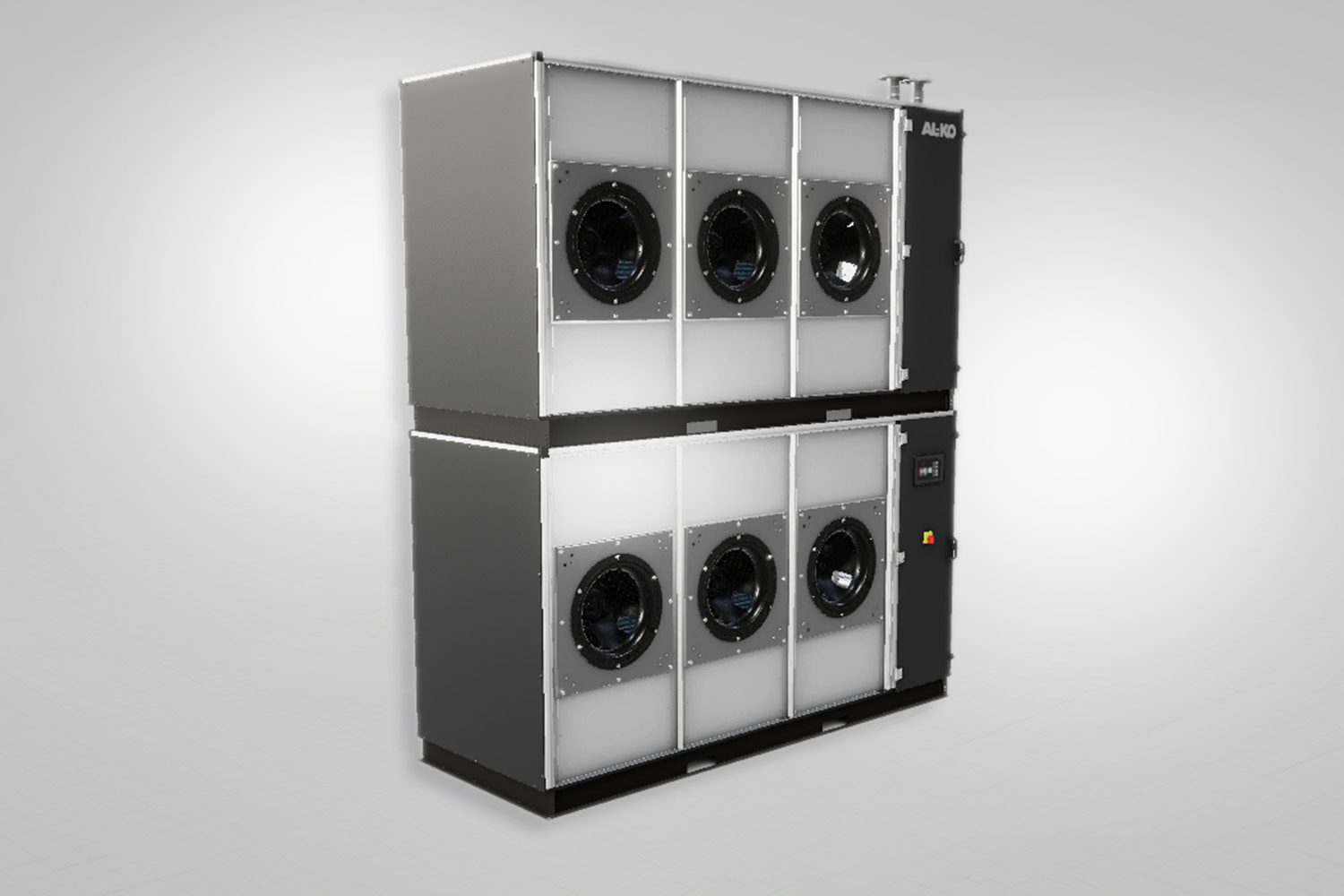

Obudowa

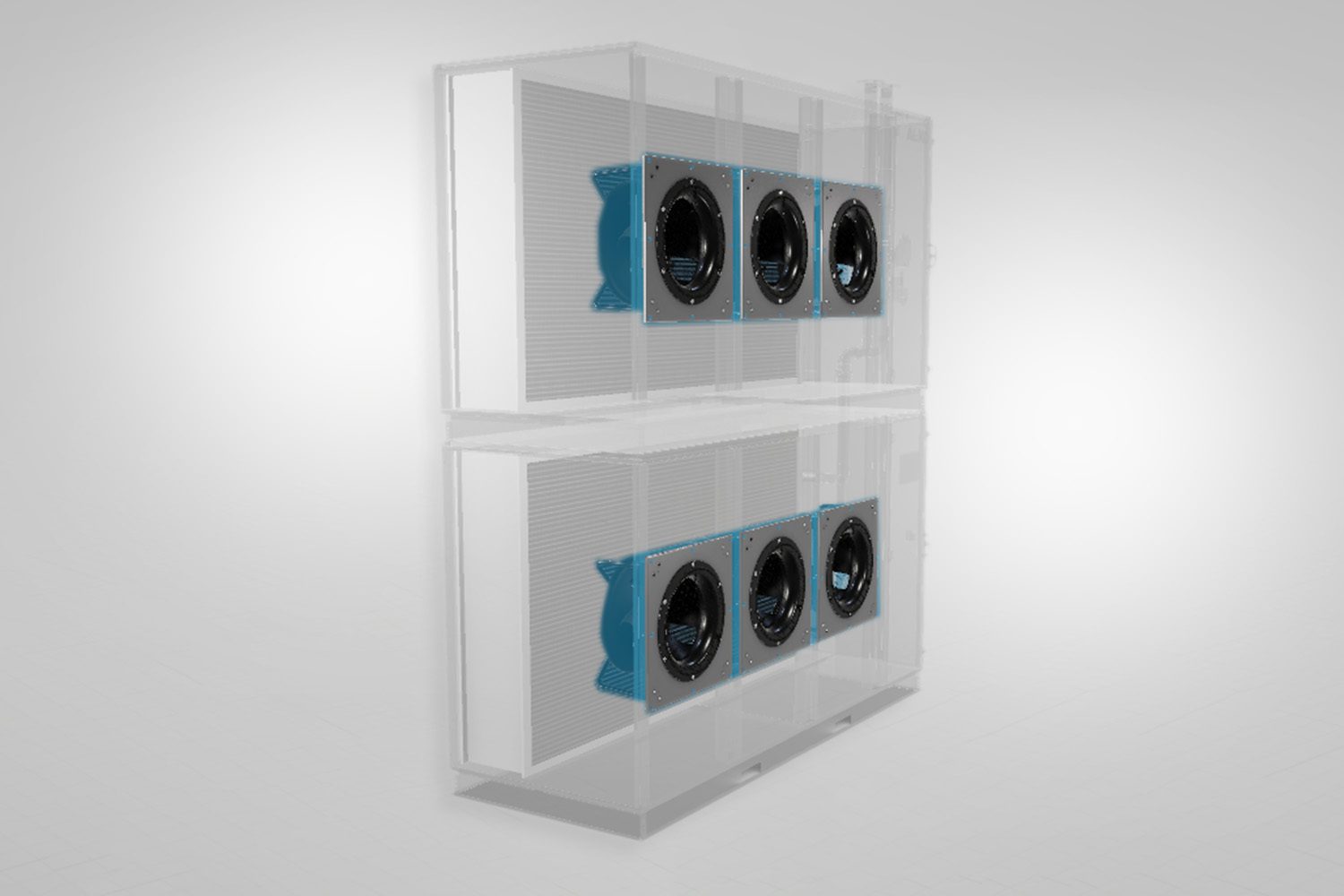

Wentylator

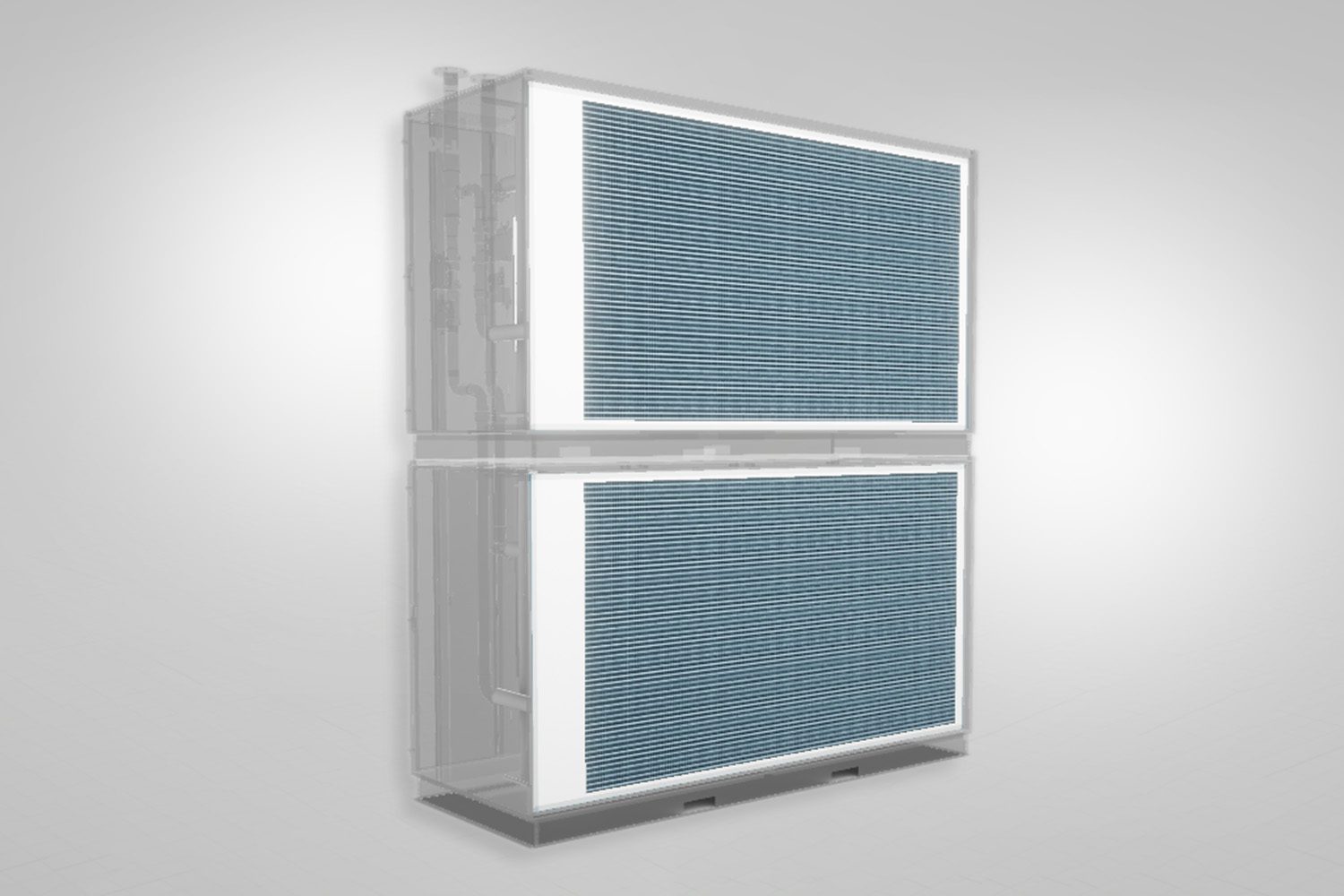

Wymiennik ciepła
Dane techniczne
Bez podziału na mieszkania pod względem wysokości
| Szerokość w mm | Wysokość w mm | Wielkość wentylatora | Moc wentylatora w kW | Liczba wentylatorów | Wydajność chłodnicza w kW | Przepływ powietrza w m³/h |
|---|---|---|---|---|---|---|
| 1,530.0 | 1,224.0 | 560 | 4,4 | 1 | ≈ 80 | 15,000 |
| 1,530.0 | 1,530.0 | 560 | 4,4 | 2 | ≈ 130 | 25,000 |
| 2,448.0 | 1,224.0 | 560 | 4,4 | 2 | ≈ 160 | 30,000 |
| 1,530.0 | 2,448.0 | 560 | 4,4 | 3 | ≈ 215 | 40,000 |
| 2,448.0 | 1,530.0 | 560 | 4,4 | 4 | ≈ 220 | 41,000 |
| 3,442.5 | 1,224.0 | 560 | 4,4 | 3 | ≈ 230 | 44,000 |
| 3,442.5 | 1,530.0 | 560 | 4,4 | 6 | ≈ 300 | 56,000 |
| 2,448.0 | 2,448.0 | 560 | 4,4 | 6 | ≈ 350 | 66,000 |
| 3,442.5 | 2,448.0 | 560 | 4,4 | 9 | ≈ 480 | 89,000 |
Obudowa podzielona na wysokości
| Szerokość w mm | Wysokość w mm | Wielkość wentylatora | Moc wentylatora w kW | Liczba wentylatorów | Wydajność chłodnicza w kW | Przepływ powietrza w m³/h |
|---|---|---|---|---|---|---|
| 1,530.0 | 2x 1,530.0 | 560 | 4,4 | 4 (2 x 2) | ≈ 260 | 50,000 |
| 2,448.0 | 2x 1,224.0 | 560 | 4,4 | 4 (2 x 2) | ≈ 320 | 60,000 |
| 2,448.0 | 2x 1,530.0 | 560 | 4,4 | 8 (2 x 4) | ≈ 440 | 82,000 |
| 3,442.5 | 2x 1,224.0 | 560 | 4,4 | 6 (2 x 3) | ≈ 460 | 88,000 |
| 3,442.5 | 2x 1,530.0 | 560 | 4,4 | 12 (2 x 6) | ≈ 600 | 112,000 |
