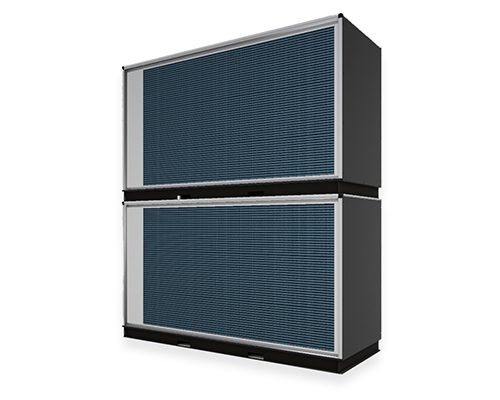

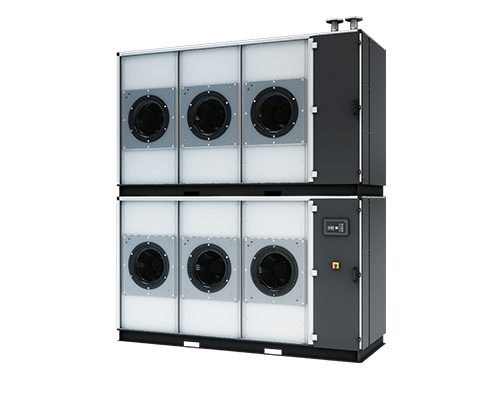

AL-KO DATA AIR FAN WALL – Fan-Wall-Unit

Zuverlässige Klimatisierung von höheren Racks bei größeren Wärmelasten: das bietet die Fan-Wall-Unit AL-KO DATA AIR FAN WALL. Damit ist sie für den Einsatz in Colocation- und Hyperscale-Datacenter ideal geeignet. Das modular aufgebaute System sorgt durch den hohen Luftvolumenstrom für eine zuverlässige und gleichmäßige Kühlung von Rechenzentren, individuell und flexibel anpassbar. Die Fan-Wall-Unit gewährleistet hohe Leistung bei maximaler Energieeffizienz. Langlebige Antriebe der neuesten Generation sowie eine optimierte Strömungsführung sind weitere herausragende Vorteile.

Erleben Sie die interaktive VR-Applikation

AL-KO DATA AIR FAN WALL für die Kühlung von Rechenzentren

Beschreibung

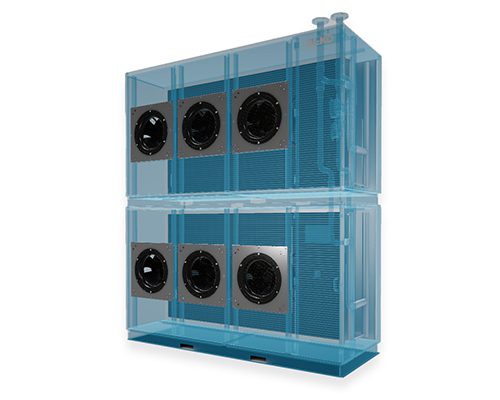

Die AL-KO DATA AIR FAN WALL zur Kühlung von großen Rechenzentren mit höheren Wärmelasten besteht aus den Hauptfunktionen Wärmetauscher, Filter und EC-Ventilator sowie einer optionalen Klappe. Fan-Wall-Units von AL-KO überzeugen durch minimale Stellfläche bei maximaler Kälteleistung und sind für den Einsatz in Colocation- und Hyperscale-Datenzentren konzipiert. Das Lüftungssystem ist mit Kälteleistungen von 80 bis 600 kW erhältlich. Es ist kein Zwischenboden im Datencenter notwendig, stattdessen ein Hot Aisle (dt.: Heißgang).

Dank des modularen Aufbaus passt sich das Data Center Cooling System optimal an die jeweilige Raumgröße und verschiedenen Standortbedingungen an. Weitere Vorteile sind die effiziente Raumnutzung sowie die betriebstechnische Ausfallsicherheit durch Redundanz. Abmessungen und Gewicht der einzelnen Module sind auf einen einfachen und effizienten Transport abgestimmt.

Vorteile
  • Zuverlässige Klimatisierung von höheren Racks und größeren Wärmelasten
  • Wandinstallation mit horizontaler Luftführung
  • Einfacher Zugang für Wartungszwecke
  • Kein Doppelboden notwendig
  • Maximale Kühlleistung bei minimaler elektrischer Leistungsaufnahme
  • Durch CFD-Analysen optimierter Luftstrom für eine gleichmäßige Verteilung
  • Grundrahmen- und Paneelkonstruktion optimiert für die Innenaufstellung
  • Platz- und kosteneffizienter Transport innerhalb eines standardisierten Schiffscontainers möglich
  • Die hausintern entwickelte Regelungstechnik sorgt für eine optimale und energieeffiziente Regelung der Servereintritt- und/oder Serveraustrittstemperatur
Installation
  • Kompakte Bauform, erleichterter Transport
  • Einfache Handhabung, schnelle Installation durch Plug-and-play-Funktionalität
  • Vielfältige Konnektivitätsoptionen
  • Maße der Kuben für Container- bzw. Standardtransport ausgelegt
  • Spezieller Grundrahmen für Staplertransport
Wartung und Betrieb
  • Wartungsfreundliche Konstruktion
  • Relevante Komponenten leicht erreichbar
  • Einfacher Filterwechsel
Optimales Data Center Cooling: Fan-Wall-Unit AL-KO DATA AIR FAN WALL
Rechenzentren sind das Rückgrat der digitalen Infrastruktur – eine zuverlässige und effiziente Kühlung der Colocations und Hyperscaler ist unerlässlich. Die AL-KO DATA AIR FAN WALL wurde entwickelt, um die spezifischen Anforderungen zu erfüllen und die Temperatur im Datacenter stets im optimalen Bereich zu halten. Somit erhöht sich die Lebensdauer und Zuverlässigkeit der Rechenzentren.

Komponenten für die Fan-Wall-Unit AL-KO DATA AIR FAN WALL

Wir bieten Ihnen ein umfangreiches Portfolio an Qualitätsbauteilen und Funktionseinheiten für die Kühlung von Rechenzentren – aus eigener Produktion und von verschiedenen Premium-Herstellern. Alle Bauteile sind von AL-KO Airtech geprüft.

Filter
Filter

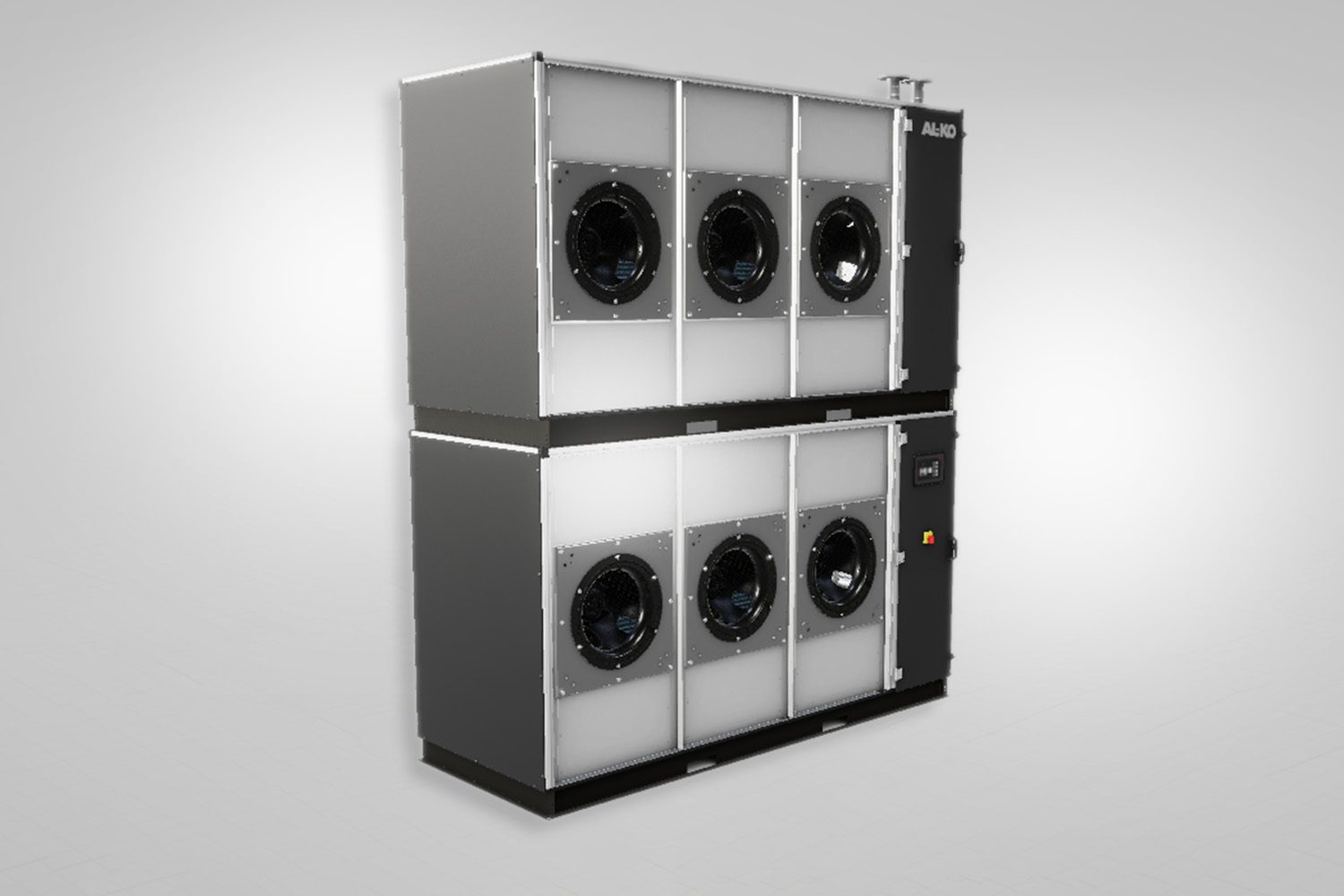

Gehäuse
Gehäuse

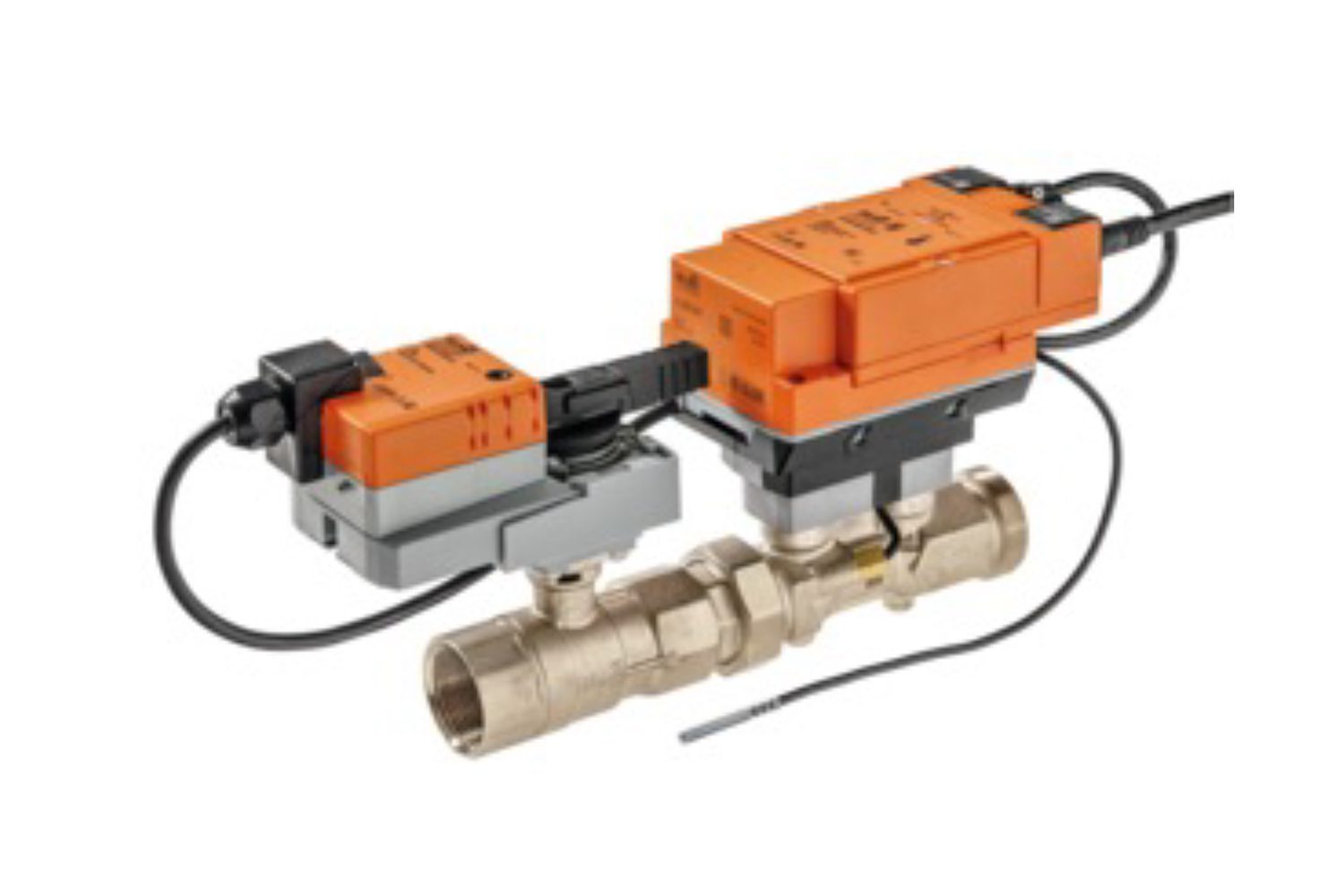

Intelligente Sensoren und Aktoren
Intelligente Sensoren und Aktoren

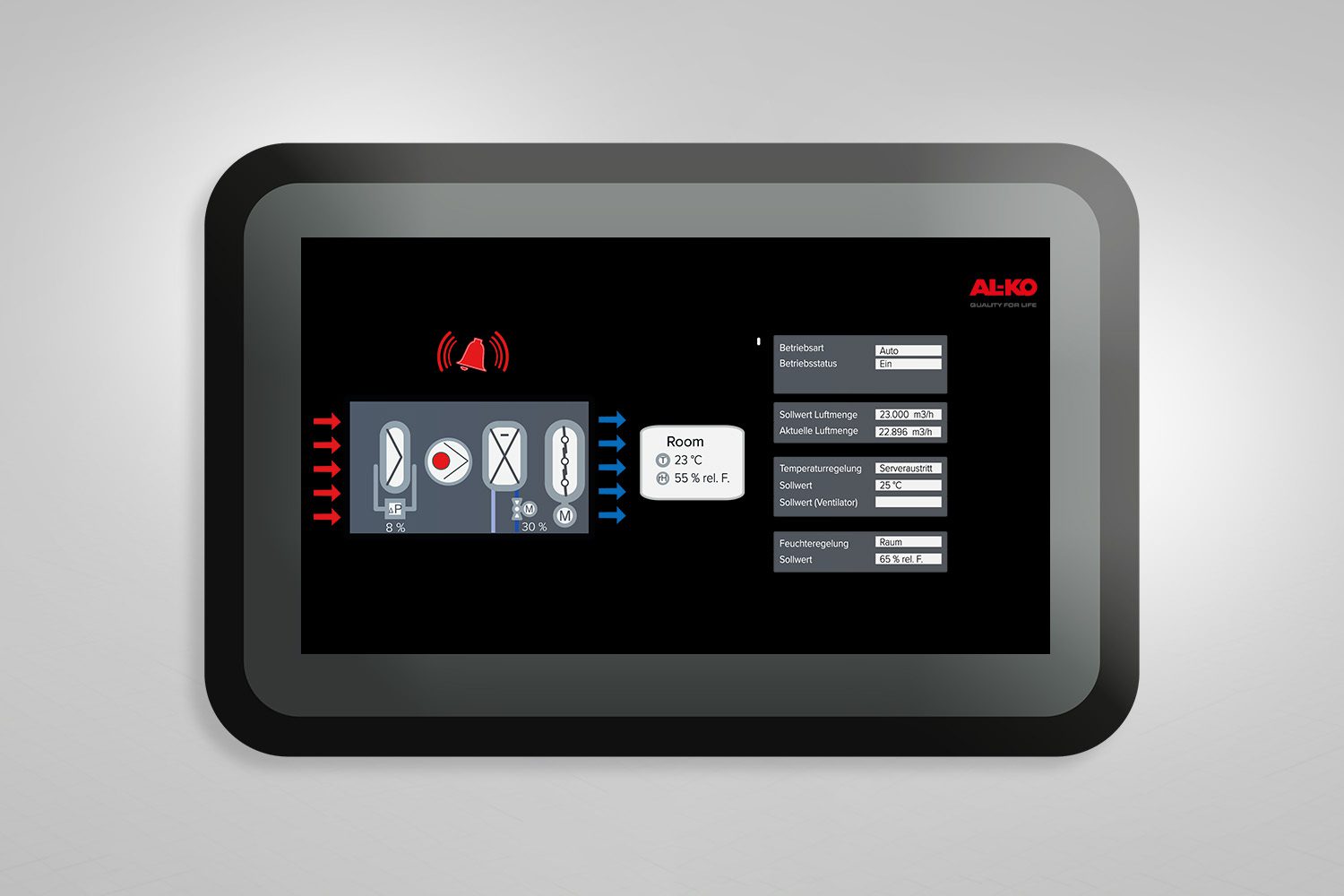

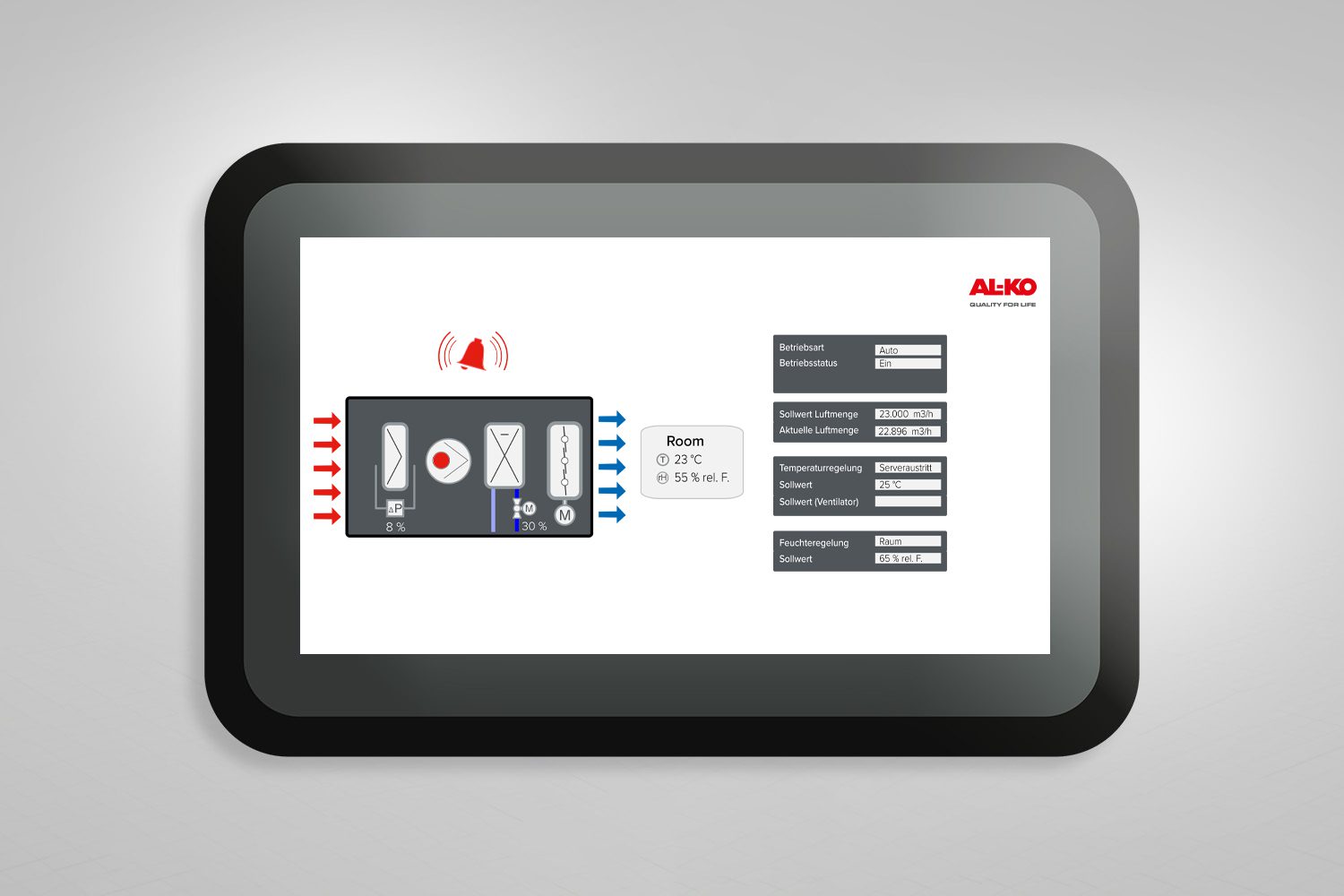

Regelung
Regelung
Regelungsfunktionen
Regelungsfunktionen

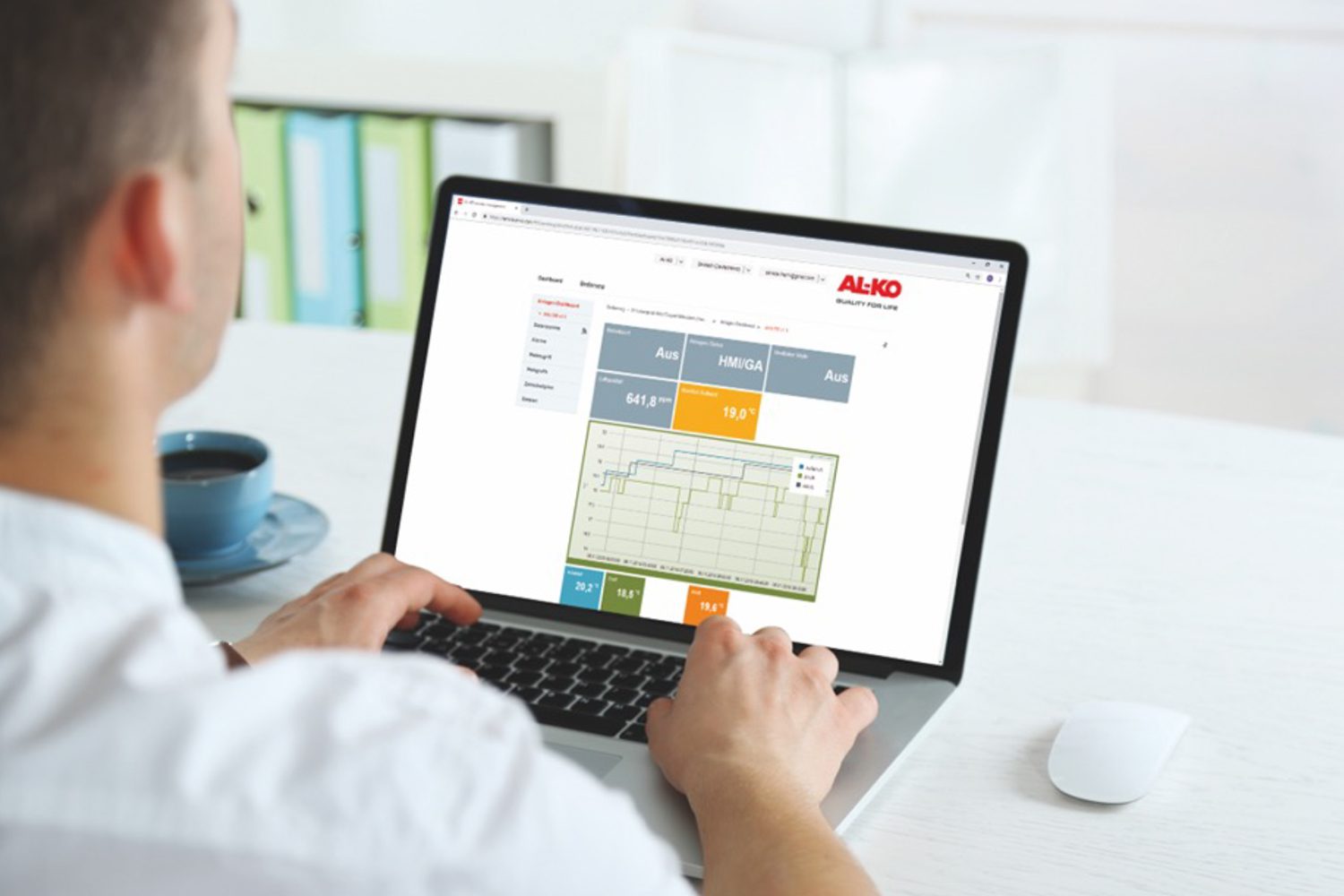

Schnittstellen zur Gebäudeautomation
Schnittstellen zur Gebäudeautomation

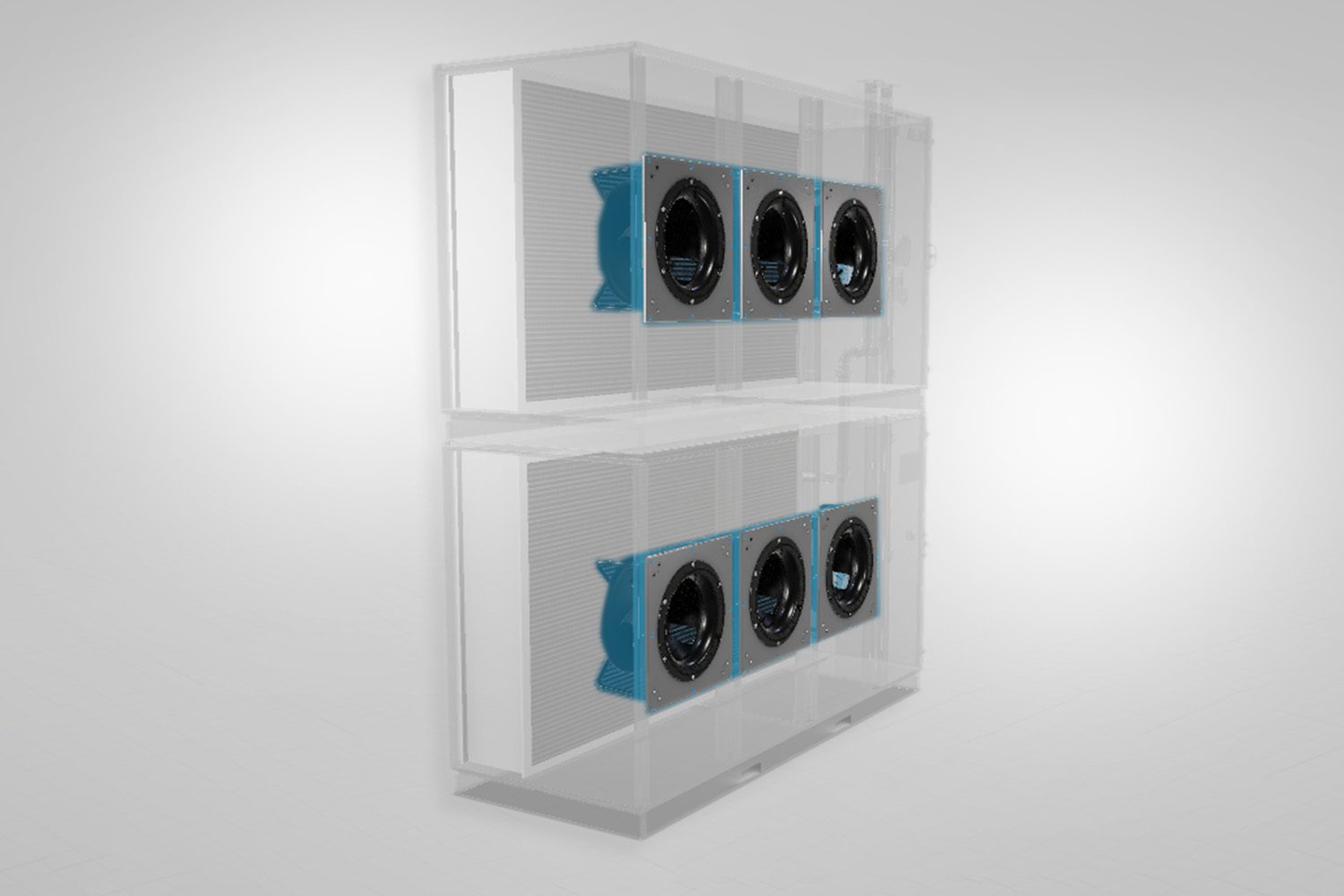

Ventilator
Ventilator

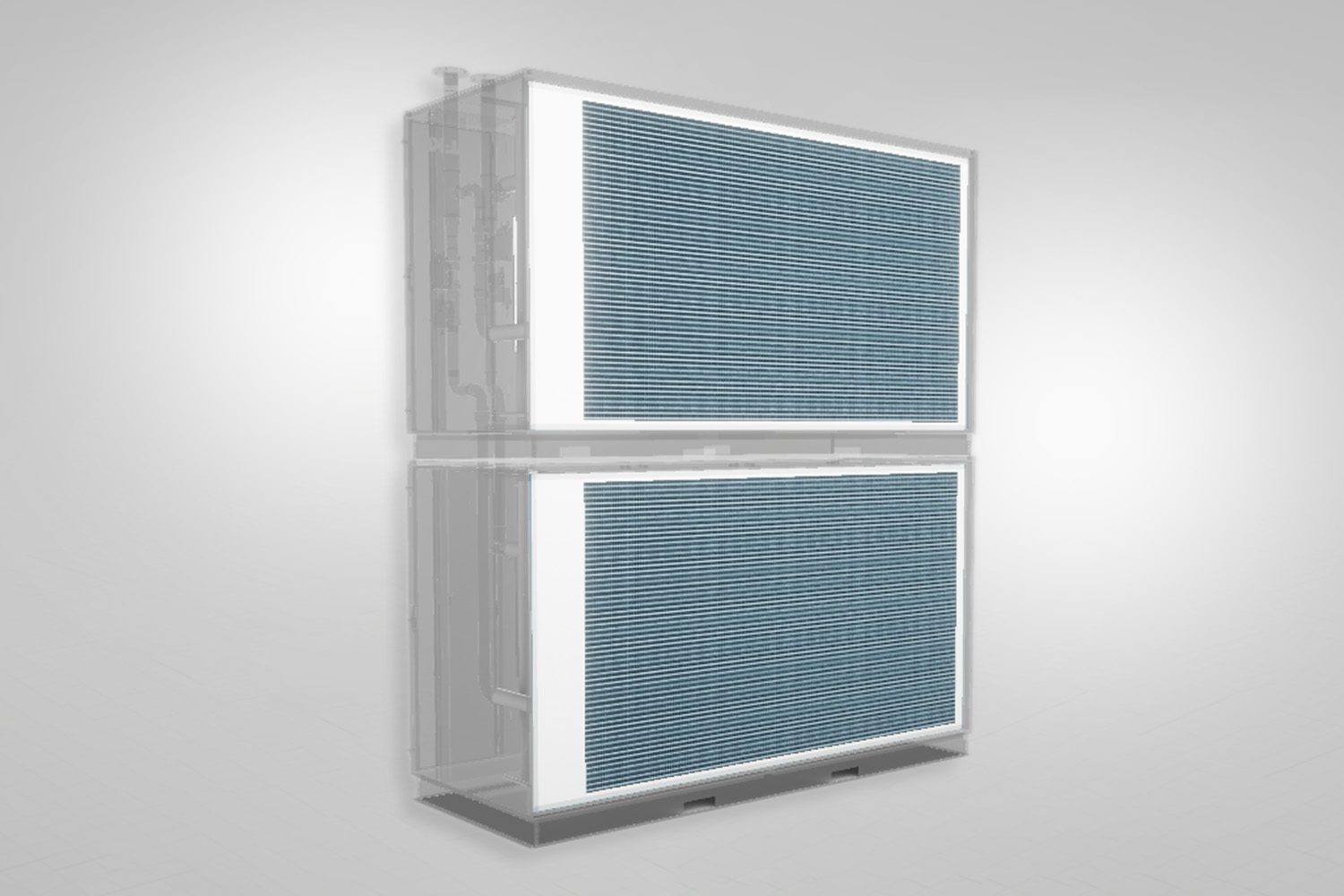

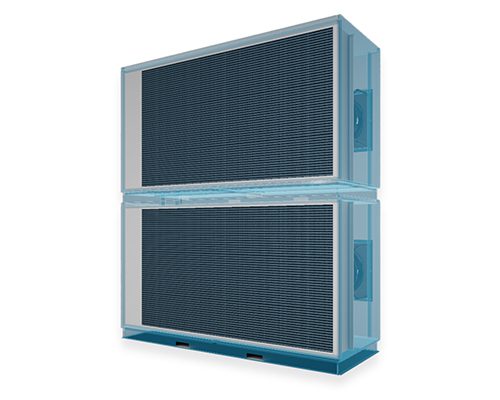

Wärmetauscher
Wärmetauscher

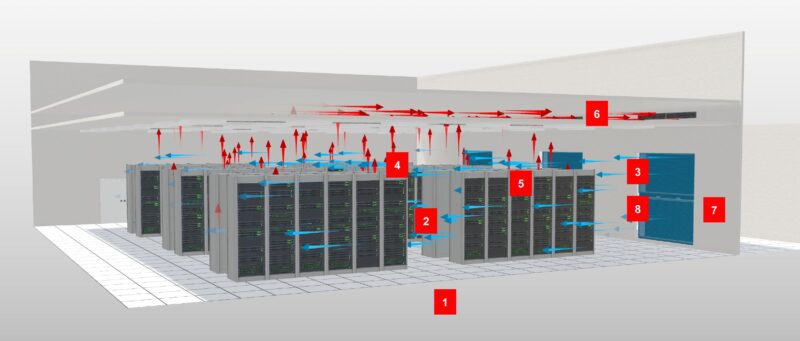

Funktionsweise

  1. Kein Doppelboden notwendig
  2. Klimatisierung über den gesamten Kaltgang
  3. Wandinstallation mit horizontaler Luftführung
  4. Warmgangeinhausung
  5. Höhere Racks
  6. Rückluftkanal
  7. Servicekorridor
  8. Fan Wall-Units

Technische Daten

Ohne Gehäuseteilung in der Höhe
Breite in mm Höhe in mm Ventilatorgröße Ventilatorleistung in kW Ventilatoranzahl in Stück Kühlleistung in kW Volumenstrom in m³/h
1.530,0 1.224,0 560 4,4 1 ≈ 80 15.000
1.530,0 1.530,0 560 4,4 2 ≈ 130 25.000
2.448,0 1.224,0 560 4,4 2 ≈ 160 30.000
1.530,0 2.448,0 560 4,4 3 ≈ 215 40.000
2.448,0 1.530,0 560 4,4 4 ≈ 220 41.000
3.442,5 1.224,0 560 4,4 3 ≈ 230 44.000
3.442,5 1.530,0 560 4,4 6 ≈ 300 56.000
2.448,0 2.448,0 560 4,4 6 ≈ 350 66.000
3.442,5 2.448,0 560 4,4 9 ≈ 480 89.000
In der Höhe geteilte Variante
Breite in mm Höhe in mm Ventilatorgröße Ventilatorleistung in kW Ventilatoranzahl in Stück Kühlleistung in kW Volumenstrom in m³/h
1.530,0 2x 1.530,0 560 4,4 4 (2 x 2) ≈ 260 50.000
2.448,0 2x 1.224,0 560 4,4 4 (2 x 2) ≈ 320 60.000
2.448,0 2x 1.530,0 560 4,4 8 (2 x 4) ≈ 440 82.000
3.442,5 2x 1.224,0 560 4,4 6 (2 x 3) ≈ 460 88.000
3.442,5 2x 1.530,0 560 4,4 12 (2 x 6) ≈ 600 112.000

Zertifikate

AL-KO Airtech bietet überwachte Qualität. Alle Produkte sind nach anerkannten Standards zertifiziert. Die Zertifikate finden Sie hier:

Ansprechpartner

Sie brauchen weitere Informationen zur AL-KO DATA AIR FAN WALL? Unsere Expert*innen geben Ihnen gerne Auskunft.
