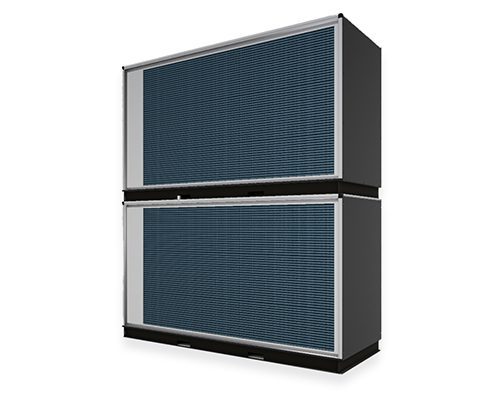

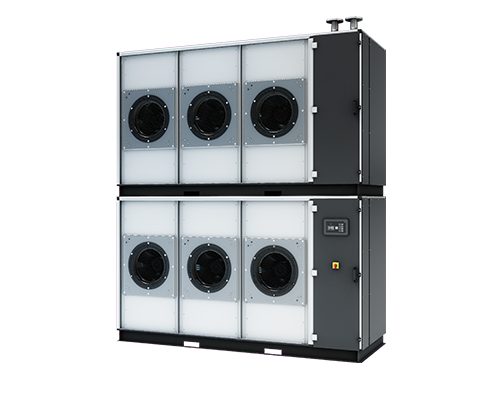

AL-KO DATA AIR FAN WALL – Unité murale de ventilation
L’AL-KO DATA AIR FAN WALL assure un contrôle climatique fiable pour les baies plus hautes avec des charges thermiques plus importantes dans les centres de données. Même dans les grandes salles de serveurs, le système modulaire assure un flux de volume d’air élevé pour un refroidissement uniforme. L’AL-KO DATA AIR FAN WALL offre une efficacité énergétique maximale et des performances élevées. Les disques durables de dernière génération et la gestion optimisée des flux d’air sont d’autres caractéristiques exceptionnelles.
Découvrez l’application VR interactive
Description

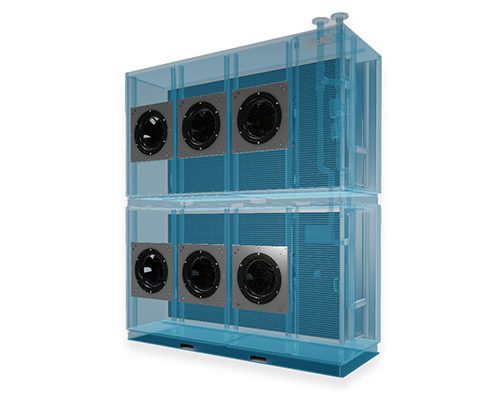

L' AL-KO DATA AIR FAN WALL comprend les fonctions principales d'un registre, d'un échangeur de chaleur, d'un filtre et d'un ventilateur EC. L' AL-KO DATA AIR FAN WALL ont un encombrement minimal avec une capacité de refroidissement maximale, conçues pour être utilisées dans les centres de données de grande et très grande taille. Le système est disponible avec des capacités de refroidissement allant de 80 à 600 kW. Aucun plancher surélevé n'est nécessaire dans le centre de données, seulement une allée chaude.
Grâce à sa conception modulaire, le système AL-KO DATA AIR FAN WALL s'adapte de manière optimale à la taille de la salle et aux différentes conditions du site. L'utilisation efficace de l'espace et la fiabilité opérationnelle grâce à la redondance constituent des avantages supplémentaires. Les dimensions et le poids des modules individuels sont adaptés pour faciliter le transport.
Avantages
- Régulation climatique fiable pour les racks de plus grande hauteur et les charges thermiques élevées
- Débit d’air élevé pour un refroidissement uniforme des grandes salles serveurs

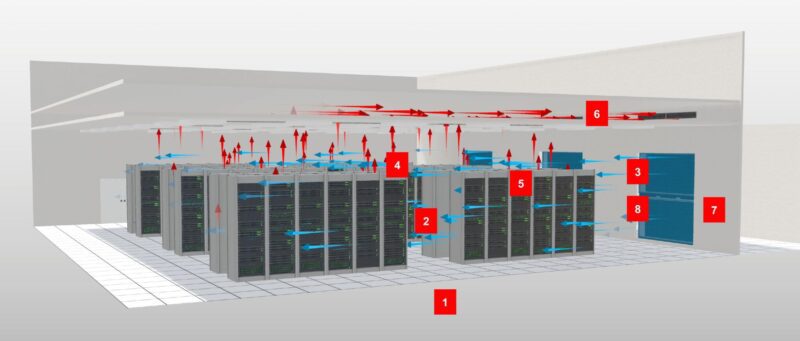

- Installation murale avec flux d’air horizontal
- Accès facile pour les opérations de maintenance
- Aucun plancher surélevé requis
- Capacité de refroidissement maximale avec une consommation électrique minimale
- Flux d’air optimisé grâce à des analyses CFD pour une distribution uniforme
- Châssis de base et construction des panneaux optimisés pour une installation intérieure
- Transport efficace en termes d’espace et de coûts dans un conteneur d’expédition standardisé
- La technologie de contrôle avancée, développée en interne, garantit une gestion optimale et économe en énergie des températures d’entrée et/ou de sortie des serveurs
Installation
- Conception compacte pour un transport facilité
- Manipulation aisée et installation rapide grâce à la fonctionnalité Plug & Play
- Multiples options de connectivité
- Dimensions cubiques conçues pour le transport en conteneur ou standard
- Châssis de base spécial pour le transport par chariot élévateur
Entretien et fonctionnement
- Conception facilitant la maintenance
- Accès facile aux composants pertinents
- Remplacement facile du filtre
Refroidissement optimal pour les centres de données à grande échelle : Unité murale de ventilation AL-KO DATA AIR FAN WALL
Composants de qualité et unités fonctionnelles
Nous proposons nos propres produits ainsi que des composants et des unités fonctionnelles provenant de divers fabricants. Tous les composants et unités fonctionnelles sont testés par AL-KO Airtech.

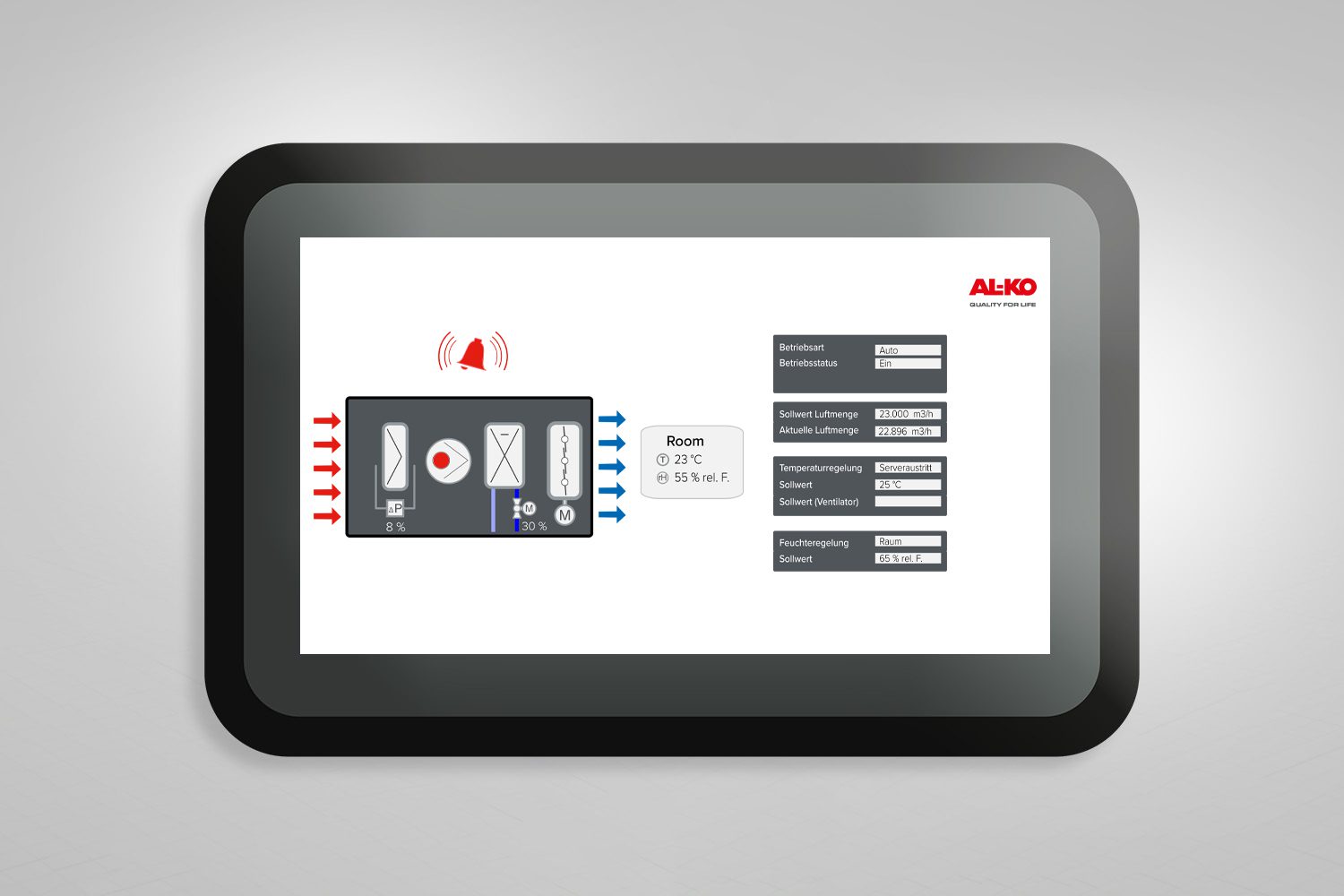

Contrôleurs
Fonctions de contrôle

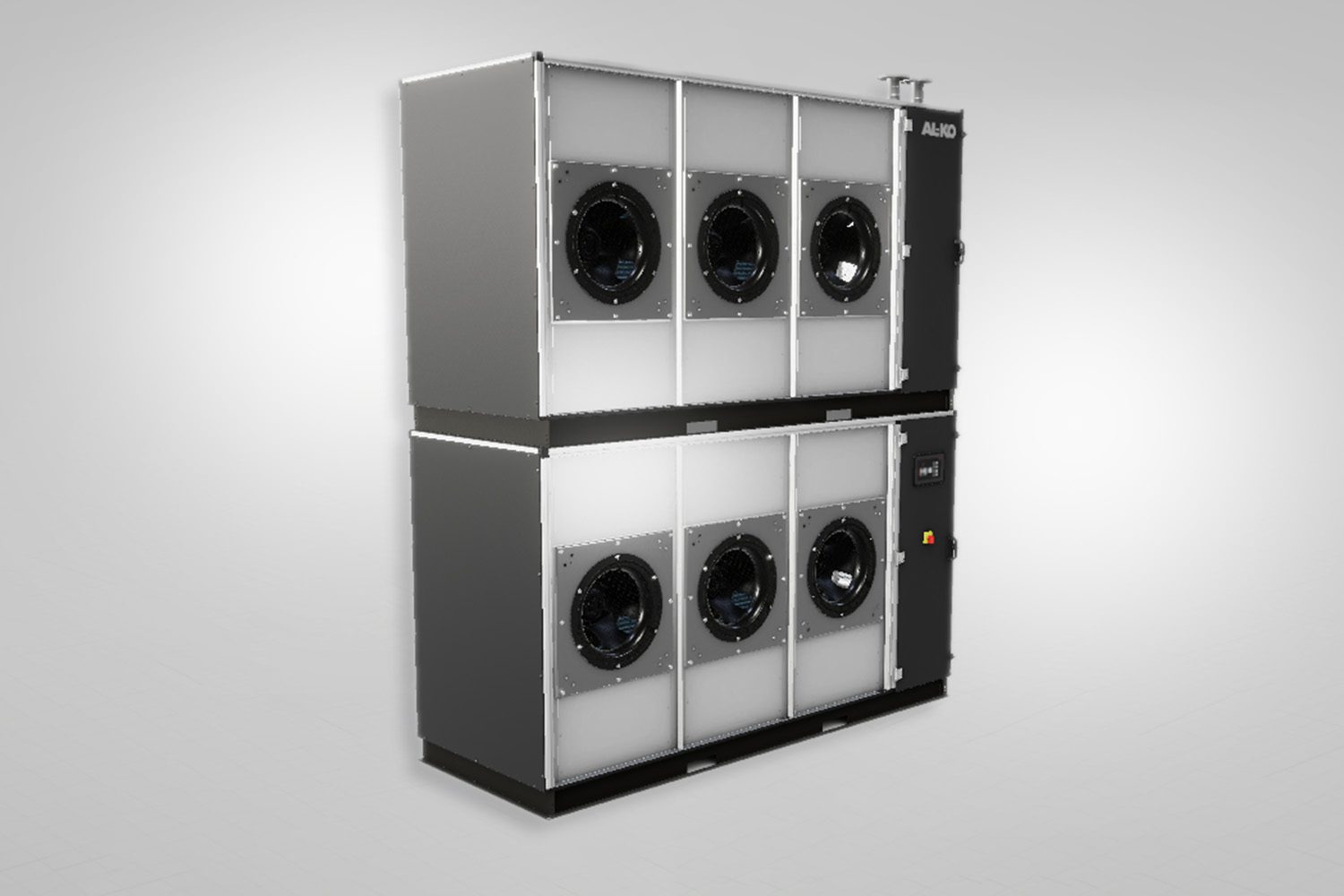

Enceinte

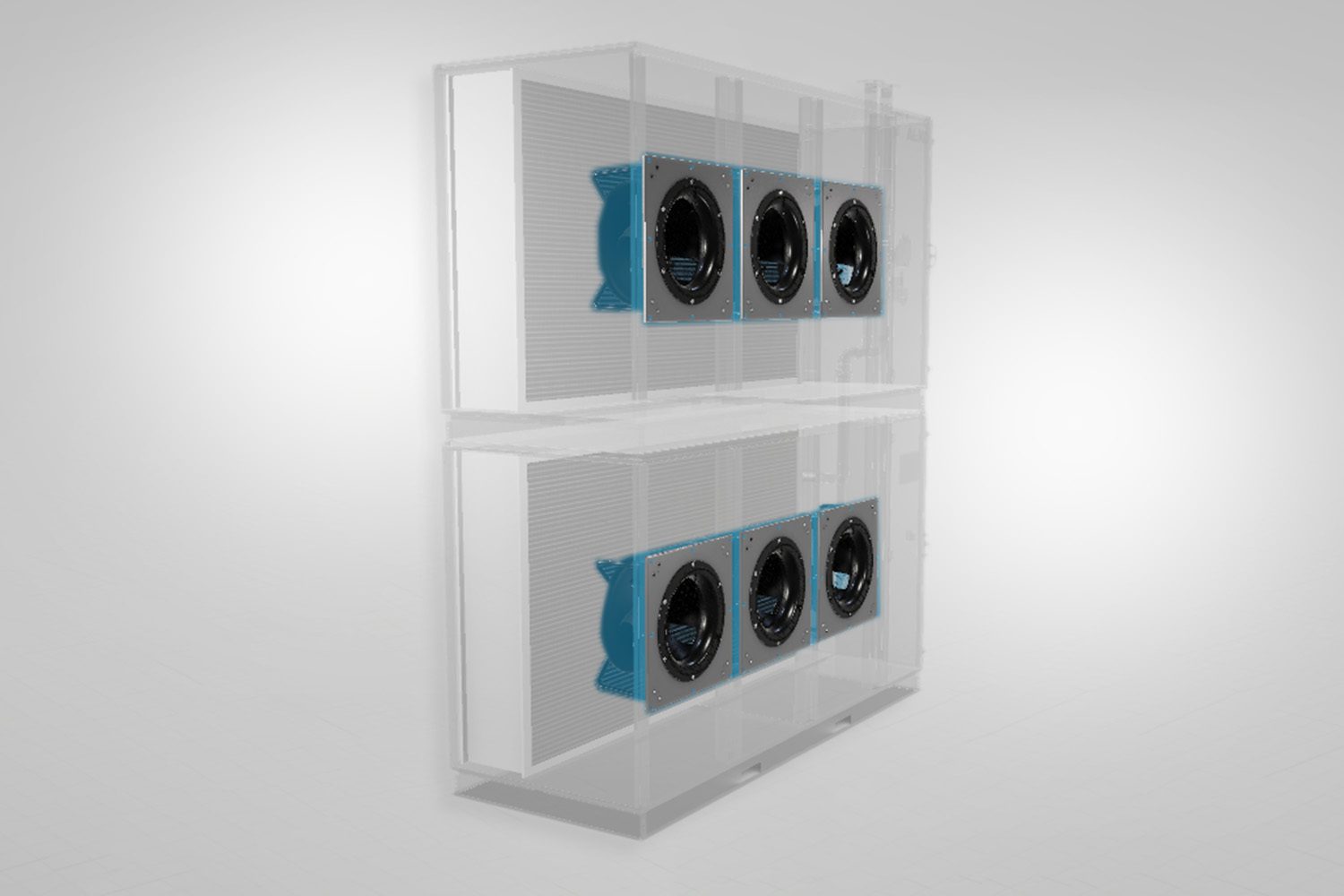

Ventilateur

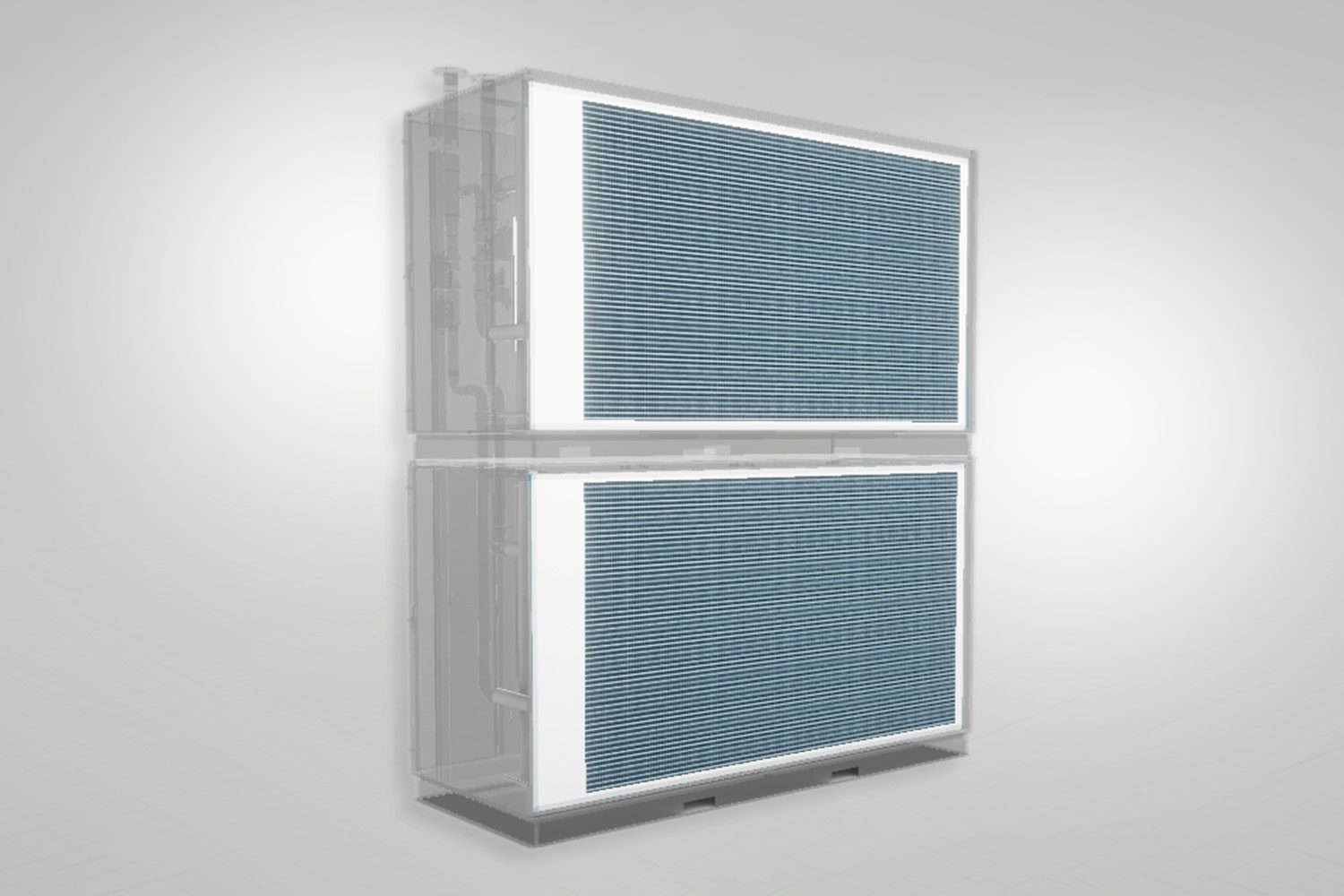

Échangeur de chaleur
Données techniques
Sans division du logement en
| Largeur en mm | Hauteur en mm | Taille du ventilateur | Puissance du ventilateur en kW | Nombre de ventilateurs | Capacité de refroidissement en kW | Débit d’air en m³/h |
|---|---|---|---|---|---|---|
| 1,530.0 | 1,224.0 | 560 | 4.4 | 1 | ≈ 80 | 15,000 |
| 1,530.0 | 1,530.0 | 560 | 4.4 | 2 | ≈ 130 | 25,000 |
| 2,448.0 | 1,224.0 | 560 | 4.4 | 2 | ≈ 160 | 30,000 |
| 1,530.0 | 2,448.0 | 560 | 4.4 | 3 | ≈ 215 | 40,000 |
| 2,448.0 | 1,530.0 | 560 | 4.4 | 4 | ≈ 220 | 41,000 |
| 3,442.5 | 1,224.0 | 560 | 4.4 | 3 | ≈ 230 | 44,000 |
| 3,442.5 | 1,530.0 | 560 | 4.4 | 6 | ≈ 300 | 56,000 |
| 2,448.0 | 2,448.0 | 560 | 4.4 | 6 | ≈ 350 | 66,000 |
| 3,442.5 | 2,448.0 | 560 | 4.4 | 9 | ≈ 480 | 89,000 |
Logement divisé en hauteur
| Largeur en mm | Hauteur en mm | Taille du ventilateur | Puissance du ventilateur en kW | Nombre de ventilateurs | Capacité de refroidissement en kW | Débit d’air en m³/h |
|---|---|---|---|---|---|---|
| 1,530.0 | 2x 1,530.0 | 560 | 4.4 | 4 (2 x 2) | ≈ 260 | 50,000 |
| 2,448.0 | 2x 1,224.0 | 560 | 4.4 | 4 (2 x 2) | ≈ 320 | 60,000 |
| 2,448.0 | 2x 1,530.0 | 560 | 4.4 | 8 (2 x 4) | ≈ 440 | 82,000 |
| 3,442.5 | 2x 1,224.0 | 560 | 4.4 | 6 (2 x 3) | ≈ 460 | 88,000 |
| 3,442.5 | 2x 1,530.0 | 560 | 4.4 | 12 (2 x 6) | ≈ 600 | 112,000 |
