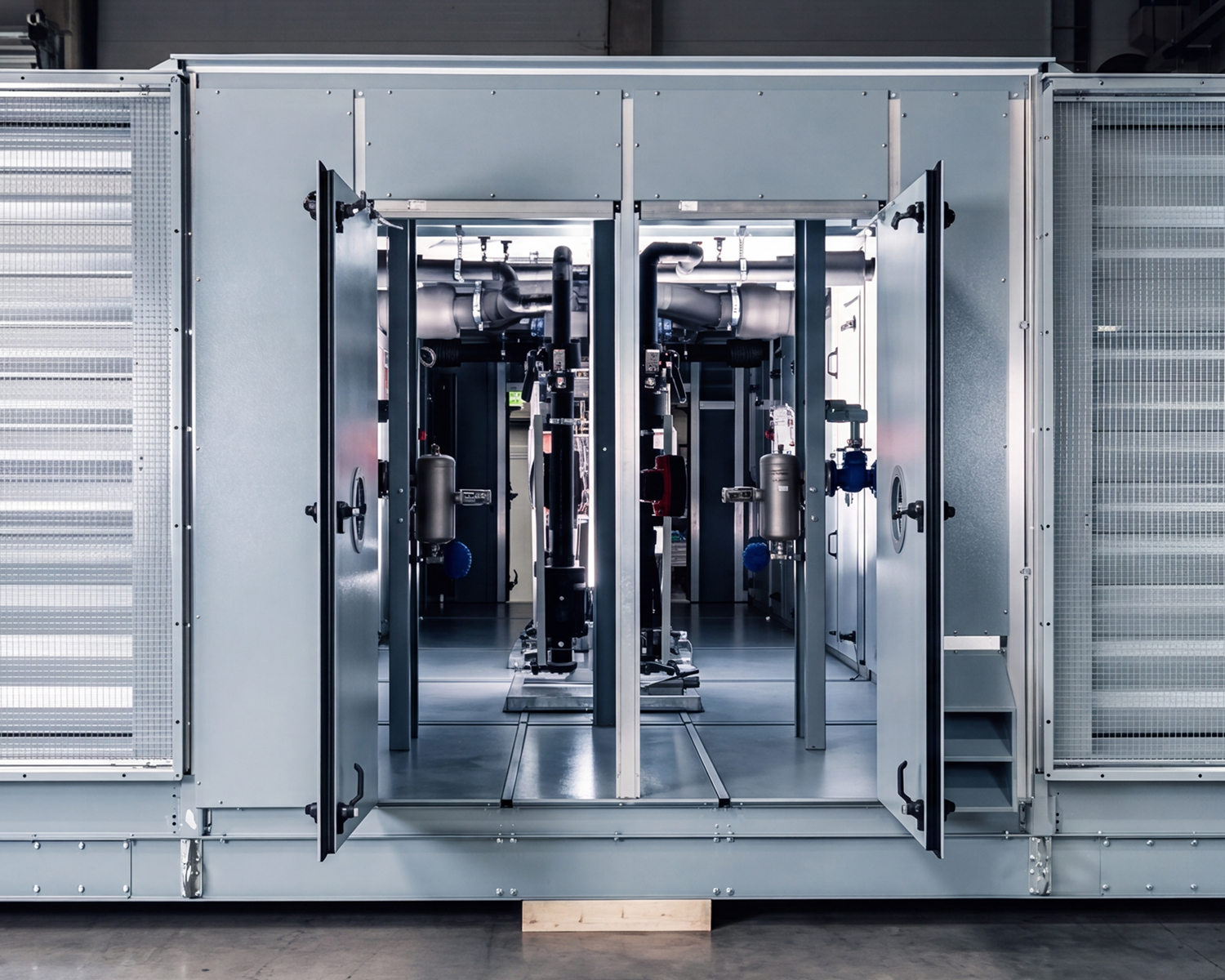

Série AL-KO AT4 – Vos unités de ventilation individuelles
Grâce à son système modulaire, la série AT4 est polyvalente et sert de base aux systèmes de ventilation et de traitement de l’air pour de nombreuses applications. Elle est certifiée selon plusieurs normes, testée selon les spécifications d’Eurovent et, en option, exécutée selon les directives ATEX pour les environnements potentiellement explosifs. La série AT4 est utilisée dans les secteurs médical, chimique et industriel, ainsi que dans tous les types d’espaces intérieurs où les gens se rencontrent.
Recevoir une consultation en personne
Description
Le système modulaire AT4 constitue la base des centrales de traitement d'air utilisées dans les hôpitaux et les établissements médicaux, comme systèmes de ventilation centrale dans les immeubles de bureaux, comme ventilation centrale et traitement central de l'air dans les centres commerciaux, les halls d'exposition et les centres de conférence. Il existe également une version nautique, adaptée aux piscines, aux spas et aux installations de bien-être. L'AT4 peut également être utilisé pour des applications en salle blanche dans les secteurs pharmaceutique et industriel. Sa conception résistante aux intempéries permet de l'installer sur le toit (roof-top). La conception modulaire permet une large gamme de performances avec des volumes d'air de 1 000 à 200 000m3/h.
Avantages
- Matériau d'isolation phonique et thermique en laine minérale ; classe de matériaux de construction A1 ; incombustible selon DIN 4102
- Isolation thermique et acoustique élevée grâce à l'épaisseur du panneau de 47 mm
- Découplage thermique entre les enveloppes intérieure et extérieure
- Ponts thermiques minimisés grâce à un profilé de cadre à séparation thermique
- Joint d'étanchéité en caoutchouc se chevauchant sans discontinuité
- Peut être combiné avec une large gamme de composants parfaitement adaptés les uns aux autres
- Classe d'efficacité énergétique A
- Meilleur coût du cycle de vie possible
Installation
- Conception de l'unité démontable
- Adaptation optimale aux conditions structurelles grâce à une grille de dimension variable de 76,5 mm
Entretien et fonctionnement
- Conception de l'unité selon la norme VDI 6022
- Hygiénique et facile à nettoyer grâce à des surfaces intérieures parfaitement lisses
- Bacs de sol en acier inoxydable traités proprement et hygiéniquement parfaits
- Protection maximale contre la corrosion grâce à des panneaux de boîtier galvanisés et revêtus d'une couche de poudre supplémentaire, en option en acier inoxydable
animation 3D de la version complète de l'AL-KO AT4
Composants de qualité et unités fonctionnelles
Nous proposons nos propres produits ainsi que des composants et des unités fonctionnelles de différents fabricants. Tous les composants et unités fonctionnelles sont testés par AL-KO Air Technology.
Logement
Filtre
Récupération de chaleur
Récupération de chaleur HYDRO-OPT
Chauffage/refroidissement

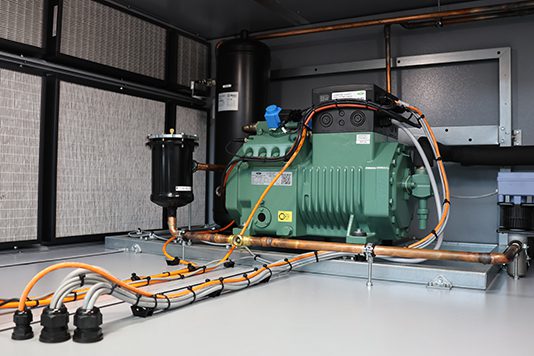

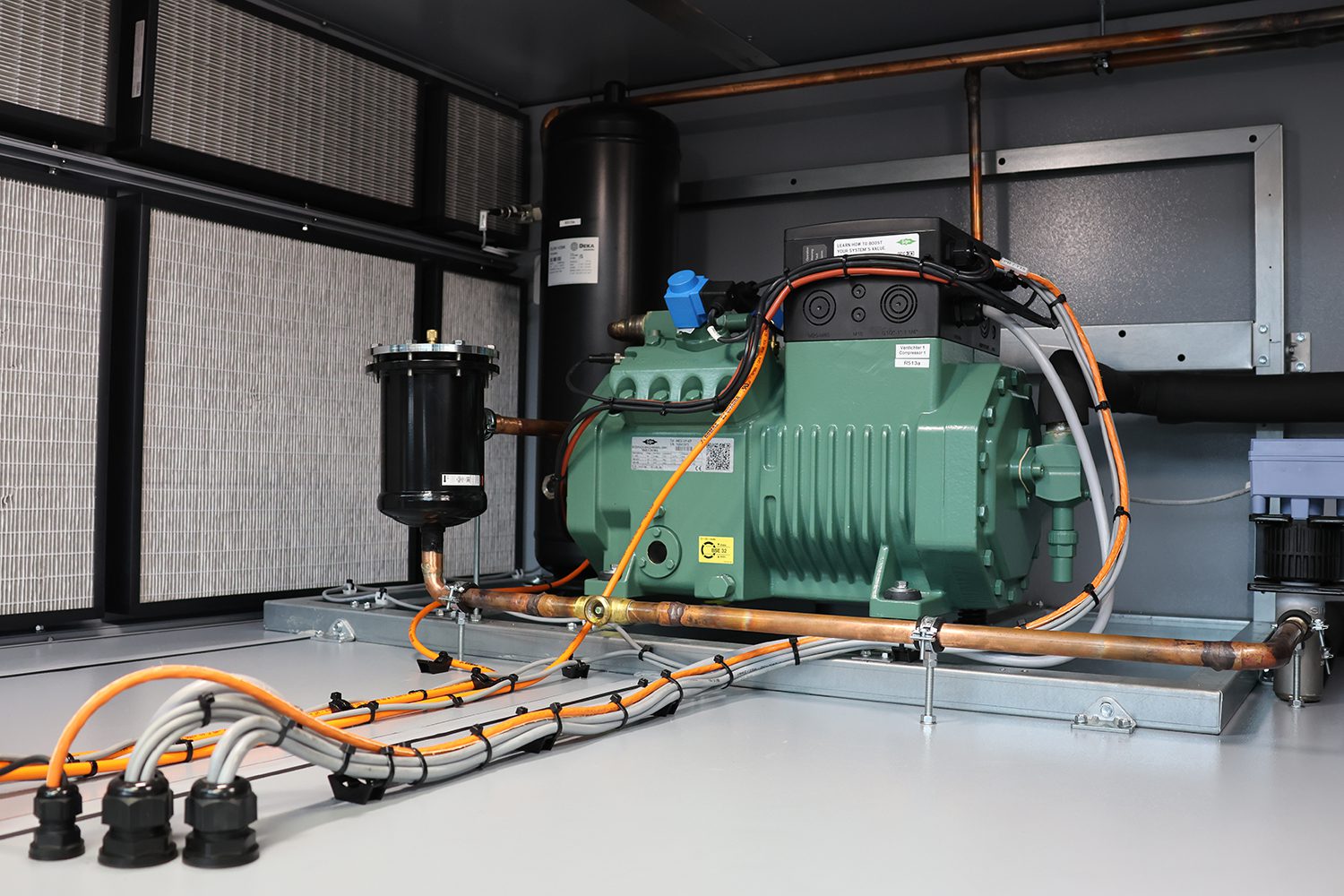

Refroidissement intégré
Absorbeurs de bruit
Volets
Plateaux de sol
Ventilateurs et moteurs
Données techniques
AL-KO AT4
| Unit size | Volume flow in m³/h | Width in mm | Height in mm* |
|---|---|---|---|
| 12 x 6 | 2,300 – 5,300 | 995 | 536 (646) |
| 8 x 8 | 2,000 – 4,700 | 689 | 689 (809) |
| 12 x 8 | 3,000 – 7,100 | 995 | 689 (809) |
| 16 x 8 | 4,000 – 9,400 | 1,301 | 689 (809) |
| 12 x 12 | 4,600 – 10,600 | 995 | 995 (1,105) |
| 16 x 12 | 6,100 – 14,200 | 1,301 | 995 (1,105) |
| 20 x 12 | 7,600 – 17,700 | 1,607 | 995 (1,105) |
| 16 x 16 | 8,100 – 18,900 | 1,301 | 1,301 (1,411) |
| 20 x 16 | 10,100 – 23,600 | 1,607 | 1,301 (1,411) |
| 20 x 20 | 12,600 – 29,500 | 1,607 | 1,607 (1,717) |
* La valeur entre parenthèses indique la hauteur, y compris le cadre d’installation
Téléchargements
- AT4-series – Brochure EN
- AT4-series ATEX – Manual EN
- ART-control – Brochure EN
- ART-control – Manual EN
- ART-control-HMI-basic – Manual EN
- ART-control-HMI-room – Manual EN
- HYDRO-OPT – Brochure EN
- HYDRO-OPT-M – Brochure EN
- Run-around-coil-systems – Brochure EN
- Refrigerating-systems – Logbook EN
- Refrigerating-systems-HMI – Manual EN
Certificats
AL-KO Air Technology offre une qualité contrôlée. Tous les produits sont certifiés selon des normes reconnues. Les certificats de la série AT4 sont disponibles ici :
