Air Technology

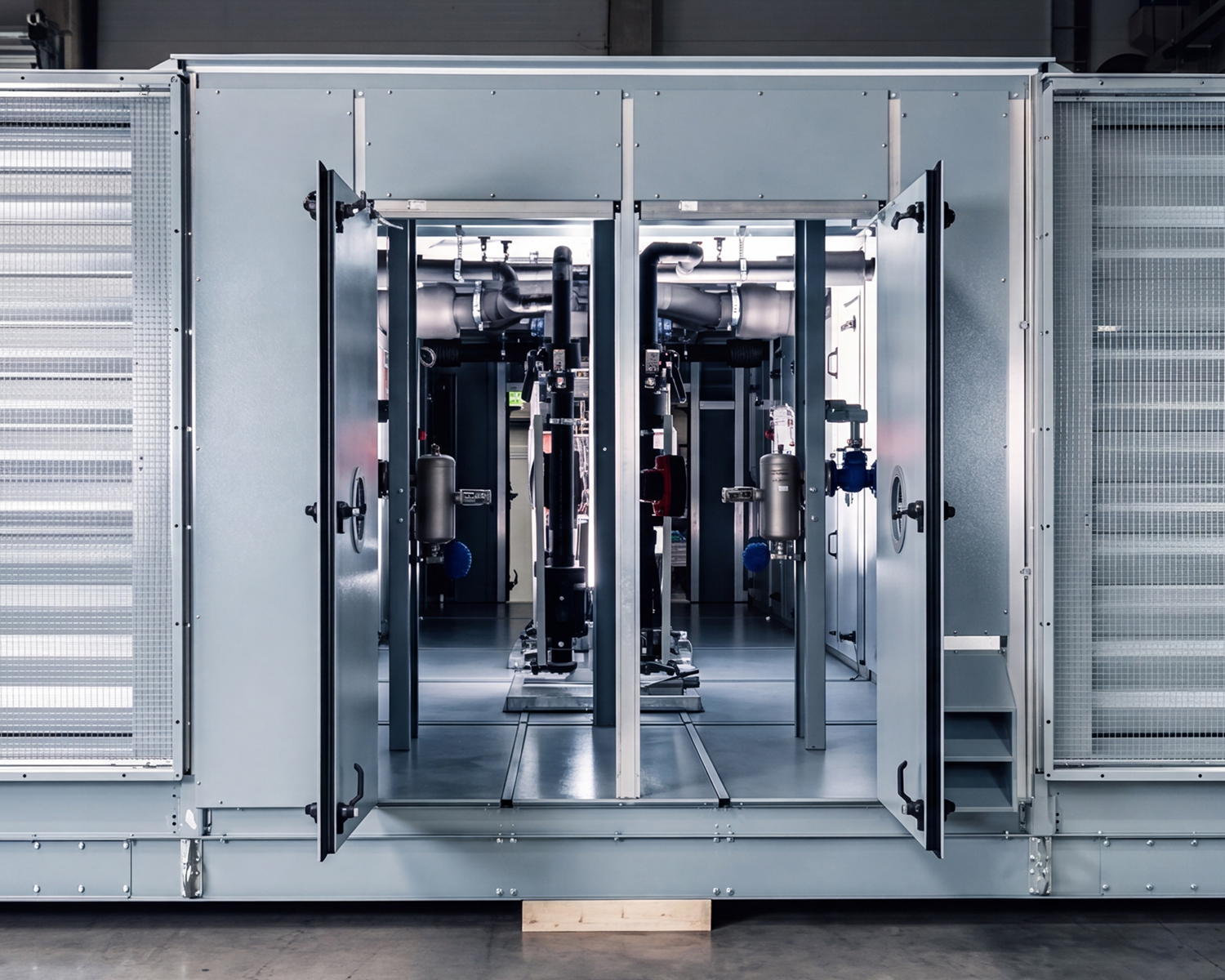

Serie AL-KO AT4 – Le vostre unità di ventilazione individuali
Grazie al suo sistema modulare, la serie AT4 è un prodotto versatile e serve come base per sistemi di ventilazione e trattamento dell’aria per numerose applicazioni. È certificata secondo diversi standard, testata secondo le specifiche di Eurovent e, a scelta, in esecuzione secondo le linee guida ATEX per ambienti potenzialmente esplosivi. La serie AT4 viene utilizzata nei settori medico, chimico e industriale, nonché per qualsiasi tipo di spazio interno in cui si incontrano persone.
Ricevere una consulenza di persona
Descrizione
Il sistema modulare AT4 costituisce la base per le unità di trattamento dell'aria utilizzate negli ospedali e nelle strutture mediche, per i sistemi di ventilazione centralizzata negli edifici adibiti a uffici, per la ventilazione e il trattamento dell'aria centralizzati nei centri commerciali, nelle sale espositive e nei centri congressi. È disponibile anche nella versione nautica, adatta a piscine, spa e strutture per il benessere. L'AT4 può essere utilizzato anche per applicazioni in camera bianca nei settori farmaceutico e industriale. Il design resistente alle intemperie rende possibile l'installazione sul tetto (roof-top). Il design modulare consente un'ampia gamma di prestazioni con volumi d'aria da 1.000 a 200.000m3/h.
Vantaggi
- Materiale isolante acustico e termico in lana minerale; materiale da costruzione di classe A1; incombustibile secondo la norma DIN 4102.
- Elevato isolamento termico e acustico grazie allo spessore del pannello di 47 mm
- Disaccoppiamento termico tra guscio interno ed esterno
- Ponti termici ridotti al minimo grazie al profilo del telaio separato termicamente
- Guarnizione in gomma perfettamente sovrapponibile
- Può essere combinato con un'ampia gamma di componenti perfettamente abbinati
- Classe di efficienza energetica A
- Il miglior costo del ciclo di vita possibile
Installazione
- Design dell'unità smontabile
- Adattamento ottimale alle condizioni strutturali grazie a una dimensione variabile della griglia di 76,5 mm
Manutenzione e funzionamento
- Progettazione dell'unità secondo lo standard VDI 6022
- Igienico e facile da pulire, con superfici interne completamente lisce
- Piastre per pavimenti in acciaio inossidabile, lavorate in modo pulito e igienicamente perfetto
- Massima protezione contro la corrosione grazie ai pannelli di alloggiamento zincati e ulteriormente verniciati a polvere, opzionalmente in acciaio inox
animazione 3D dell'AL-KO AT4 Versione completa
Scoprite l'unità di ventilazione individuale AL-KO AT4 Complete in un'emozionante animazione 3D.
Componenti di qualità e unità funzionali
Offriamo i nostri prodotti, nonché componenti e unità funzionali di vari produttori. Tutti i componenti e le unità funzionali sono testati da AL-KO Air Technology.
Alloggiamento
Filtri
Recupero del calore
Recupero di calore HYDRO-OPT
Riscaldatori/raffreddatori

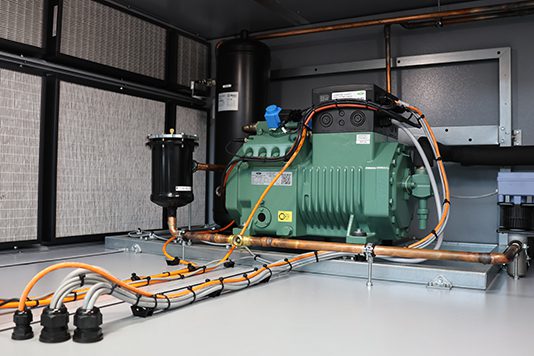

Raffreddamento integrato
Assorbitori di suono
Flap
Vassoi da pavimento
Ventilatori e motori
Dati tecnici
AL-KO AT4
| Unit size | Volume flow in m³/h | Width in mm | Height in mm* |
|---|---|---|---|
| 12 x 6 | 2,300 – 5,300 | 995 | 536 (646) |
| 8 x 8 | 2,000 – 4,700 | 689 | 689 (809) |
| 12 x 8 | 3,000 – 7,100 | 995 | 689 (809) |
| 16 x 8 | 4,000 – 9,400 | 1,301 | 689 (809) |
| 12 x 12 | 4,600 – 10,600 | 995 | 995 (1,105) |
| 16 x 12 | 6,100 – 14,200 | 1,301 | 995 (1,105) |
| 20 x 12 | 7,600 – 17,700 | 1,607 | 995 (1,105) |
| 16 x 16 | 8,100 – 18,900 | 1,301 | 1,301 (1,411) |
| 20 x 16 | 10,100 – 23,600 | 1,607 | 1,301 (1,411) |
| 20 x 20 | 12,600 – 29,500 | 1,607 | 1,607 (1,717) |
* Il valore tra parentesi indica l’altezza comprensiva del telaio di installazione
Scaricamento
- AT4-series – Brochure EN
- AT4-series ATEX – Manual EN
- ART-control – Brochure EN
- ART-control – Manual EN
- ART-control-HMI-basic – Manual EN
- ART-control-HMI-room – Manual EN
- HYDRO-OPT – Brochure EN
- HYDRO-OPT-M – Brochure EN
- Run-around-coil-systems – Brochure EN
- Refrigerating-systems – Logbook EN
- Refrigerating-systems-HMI – Manual EN
Certificati
AL-KO Air Technology offre una qualità controllata. Tutti i prodotti sono certificati secondo standard riconosciuti. I certificati della serie AT4 sono disponibili qui:
