AL-KO HYDRO-OPT® – Effiziente Wärme- und Kälterückgewinnung in Kreislaufverbundsystemen (KVS)

Die Hydraulikstationen der Baureihe AL‑KO HYDRO‑OPT® übertragen Wärme zuverlässig und energieeffizient. Ein Wasser‑Glykolgemisch (Sole) transportiert die thermische Energie von der Abluftseite zur Zuluftseite und ermöglicht dabei einen Temperaturübertragungsgrad von bis zu 80 %. In der Gebäudeplanung schafft ein KVS maximale Flexibilität, denn Abluft- und Zuluftsystem können unabhängig voneinander positioniert werden. Besonders in hygienisch sensiblen Bereichen wie dem Gesundheitswesen, in Laboren oder Reinräumen ist ein Kreislaufverbundsystem meist die einzige technische und hygienische Möglichkeit, Wärme oder Kälte zurückzugewinnen. Optimieren Sie mit AL‑KO HYDRO‑OPT® das Zusammenspiel aller KVS‑Komponenten: Für höchste Energieeffizienz, Betriebssicherheit und langfristige Wirtschaftlichkeit.



Lassen Sie sich persönlich beraten
Zum Kontaktformular

Kreislaufverbundsystem: Vorteile, Funktion und Installation – Wissenswertes auf einen Blick

Wie funktioniert ein KVS?

Wenn Zu- und Abluft in einem Gebäude räumlich getrennt geführt werden müssen, bietet ein Kreislaufverbundsystem eine optimale Lösung für die Wärmerückgewinnung in zentralen Lüftungsanlagen. Die Hydraulikstationen der Baureihe AL‑KO HYDRO‑OPT® verbinden leistungsstarke Wärmetauscher, präzise Regelungstechnik und alle weiteren Komponenten zu einem optimal abgestimmten Kreislaufverbundsystem mit Temperaturübertragungsgraden von bis zu 80 %. Dies bedeutet Planungssicherheit, eine energieeffiziente Anlagenarchitektur und eine reibungslose Installation sowie Inbetriebnahme durch qualifiziertes AL‑KO Fachpersonal.

Vorteile
  • Leistet wesentlichen Beitrag zur Energieeinsparung und reduziert nachhaltig die Betriebskosten
  • Optimierter Wirkungsgrad durch dynamische, eigenständige Volumenstromregelung für maximale Effizienz
  • Hoher Temperaturübertragungsgrad von bis zu µt ≤ 80 %
  • Kompakte Bauweise für flexible Integration in unterschiedliche Lüftungssysteme
  • Möglichkeit zur vollständigen Abkopplung von Klima- und Lüftungsanlage mit nur einem Handgriff
  • Elektrik und Hydraulik anschlussfertig vorbereitet (ausgenommen luftseitige Sensorik)
  • Fernzugriff auf das System über AL‑KO REMOTE CONTROL für komfortable Überwachung und Service möglich
Installation
  • Fachgerechte Inbetriebnahme und Support durch qualifiziertes AL‑KO Fachpersonal
  • Schnelle und sichere Installation durch anschlussfertig vorbereitete Elektrik und Hydraulik
  • Vorverrohrte Wärmetauscher im Gerät sorgen für Zeit- und Kostenersparnis

Kreislaufverbundsystem: Funktionseinheiten und technische Komponenten

Wir bieten Ihnen ein breites Spektrum an Funktionen, Funktionseinheiten und technischen Komponenten – vollständig geprüft und optimal aufeinander abgestimmt. Dadurch entsteht ein leistungsfähiges Kreislaufverbundsystem, das höchste Energieeffizienz, Zuverlässigkeit und Planbarkeit für zentrale Lüftungsanlagen sicherstellt.

Grundfunktionen
Zusatzfunktionen
Wärmetauscher
Regelungstechnik
Optionale Komponenten

Hydraulikstation AL-KO HYDRO-OPT®: Funktionsübersicht und technische Daten

Funktionsübersicht – HYDRO-OPT S und HYDRO-OPT M im Überblick
Funktionsbeschreibung HYDRO-OPT S HYDRO-OPT M
Anzahl Zuluftgeräte 1,9 m3/h 1 1
Anzahl Abluftgeräte 4,9 m3/h 1 3
Intelligente druckunabhängige Regelung mehrerer Abluftgeräte ✓
Schaltschrank mit Controller und Umrichter ✓
Regelung im Umrichter integriert ✓
Hauptschalter ✓ ✓
Leistungsregelung mit Pumpe + Ventil ✓ ✓
Luftmengenabhängige Leistungsregelung Ansteuerung über die externe Regelung ist möglich Wird durch intelligente DeltaT-Regelung realisiert
Freigabesignal ✓ ✓
Störsignal ✓ ✓
Ansteuerung 0–-10 V ✓ ✓
Systemdrucküberwachung Warnung ✓
Systemdrucküberwachung Abschaltung ✓ ✓
Bereifungsschutzregelung ✓ ✓
Umlaufmengenerhöhung ✓ ✓
Bypassventil ✓ ✓
Busanbindung BACnet IP Optional
Busanbindung BACnet MSTP Optional Optional
Busanbindung Modbus RTU Integriert Integriert
Busanbindung Modbus IP Optional
Regelbare Pumpe ✓ ✓
Doppelpumpe ✓
Blockierschutz Pumpe ✓
Entlüftungsventil Pumpe ✓ ✓
Anzeige Vorlauftemperatur ✓ ✓
Anzeige Rücklauftemperatur ✓ ✓
Durchflussmesser Mechanische Anzeige integriert Elektrische Anzeige im Display
Manometer ✓ ✓
Ausdehnungsgefäß und Sicherheitsventil ✓ ✓
Füll- und Entleereinrichtung ✓ ✓
Schmutzfänger ✓
AL-KO HYDRO-OPT S®
Typ Dimension Durchfluss in m3/h Länge in mm Breite in mm Höhe in mm Gewicht in kg
0,5 DN 20 0,35 – 0,55 1178 489 971 105
1,5 DN 25 0,56 – 1,50 1178 489 971 110
3,5 DN 32 1,51 – 3,50 1178 489 971 119
6,5 DN 40 3,51 – 6,50 1178 489 971 133
11 DN 50 6,51 – 11,00 1178 489 971 153

Alle Angaben sind ca.-Werte, bezogen auf die Basisausführung. Technische Änderungen vorbehalten.

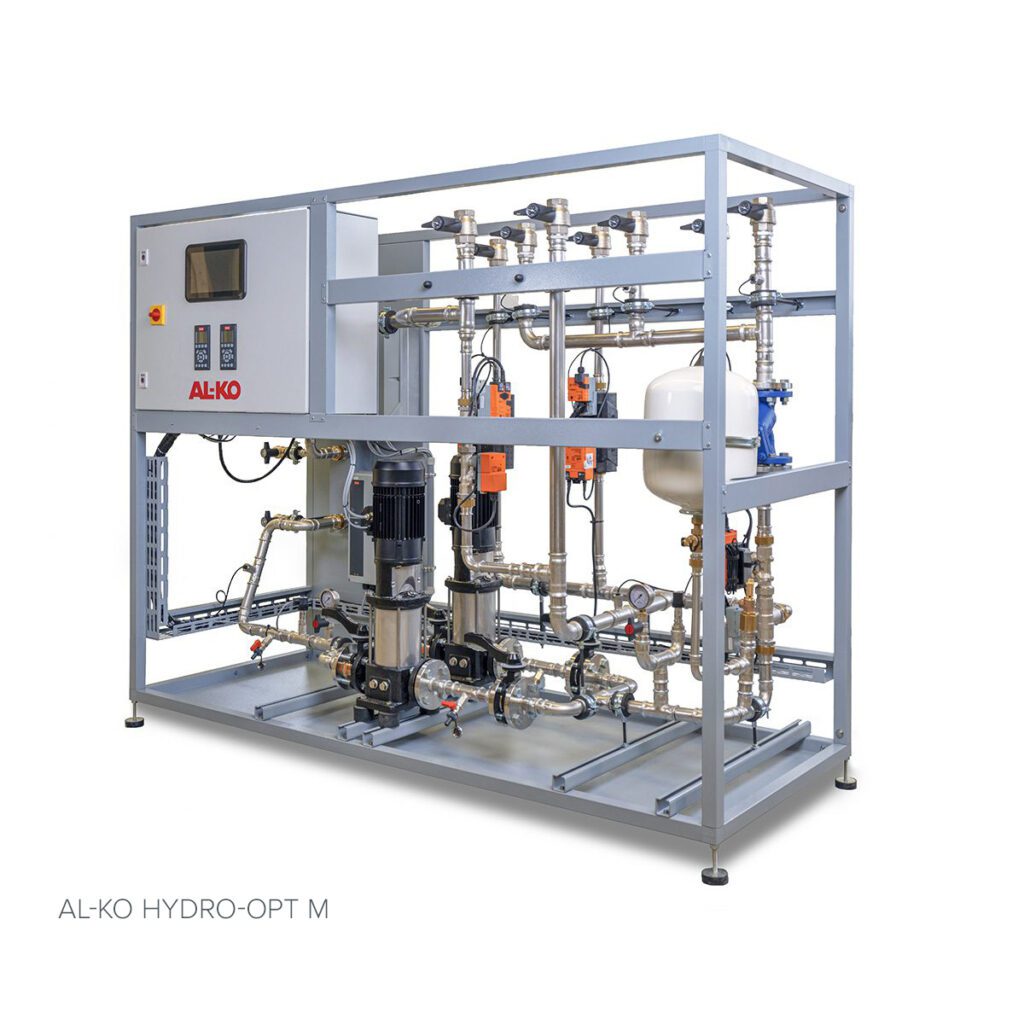

AL-KO HYDRO-OPT® M - 1 Zuluftgerät + 1 Abluftgerät
Typ Dimension Durchfluss in m³/h Länge in mm Breite in mm Höhe in mm Gewicht in kg
2 DN 32 0,5 - 1,9 1989 842 1454 ca. 279
5 DN 40 2,0 - 4,9 2142 842 1607 ca. 328
10 DN 50 5,0 - 9,9 2142 995 1760 ca. 390
15 DN 65 10,0 - 14,9 2525 1224 2142 ca. 589
25 DN 80 15,0 - 25,0 2678 1683 2525 ca. 844

Alle Angaben sind ca.-Werte, bezogen auf die Basisausführung. Technische Änderungen vorbehalten.

AL-KO HYDRO-OPT® M - 1 Zuluftgerät + 2 Abluftgeräte
Typ Dimension Durchfluss in m³/h Länge in mm Breite in mm Höhe in mm Gewicht in kg
2 DN 32 0,5 - 1,9 1760 842 1454 ca. 285
5 DN 40 2,0 - 4,9 1760 842 1607 ca. 338
10 DN 50 5,0 - 9,9 1913 995 1760 ca. 406
15 DN 65 10,0 - 14,9 2219 1224 2142 ca. 618
25 DN 80 15,0 - 25,0 2372 1683 2525 ca. 884

Alle Angaben sind ca.-Werte, bezogen auf die Basisausführung. Technische Änderungen vorbehalten.

AL-KO HYDRO-OPT® M - 1 Zuluftgerät + 3 Abluftgeräte
Typ Dimension Durchfluss in m³/h Länge in mm Breite in mm Höhe in mm Gewicht in kg
2 DN 32 0,5 - 1,9 1760 842 1454 ca. 307
5 DN 40 2,0 - 4,9 1760 842 1607 ca. 363
10 DN 50 5,0 - 9,9 1913 995 1760 ca. 434
15 DN 65 10,0 - 14,9 2219 1224 2142 ca. 663
25 DN 80 15,0 - 25,0 2372 1683 2525 ca. 939

Alle Angaben sind ca.-Werte, bezogen auf die Basisausführung. Technische Änderungen vorbehalten.

Ansprechpartner

Sie benötigen weitere Informationen zu den KVS-Lösungen von AL-KO? Unsere Expert*innen unterstützen Sie gerne persönlich – schnell, kompetent und zielgerichtet.

Ansprechpartner

Downloads – Hydraulikstation AL-KO HYDRO-OPT®

Ihr starker Partner für KVS und effiziente Wärme- und Kälterückgewinnung

AL‑KO Airtech ist ein führender Hersteller innovativer Lüftungssysteme und raumlufttechnischer Anlagen. In die Entwicklung moderner Kreislaufverbundsysteme und leistungsfähiger Komponenten wie den Hydraulikstationen der Baureihe AL‑KO HYDRO‑OPT® fließen über fünf Jahrzehnte technologische Erfahrung ein. Wir setzen ausschließlich hochwertige, geprüfte KVS‑Komponenten ein, deren Leistungsfähigkeit von unabhängigen Prüfinstituten bestätigt wurde. Die eingesetzten Wärmetauscher sind Eurovent‑zertifiziert und werden regelmäßig unabhängig getestet. Inbetriebnahme und Service erfolgen durch qualifiziertes AL-KO Fachpersonal.



Ihre weiteren Vorteile:

  • Über 50 Jahre Erfahrung in der Lüftungs- und Klimatechnik
  • Komplette Kreislaufverbundsysteme aus einer Hand – perfekt aufeinander abgestimmt
  • Eigene Entwicklung und Fertigung für höchste Qualität
  • Eurovent‑zertifizierte Hochleistungs‑Wärmetauscher
  • Bewährte KVS‑Lösungen für hygienisch anspruchsvolle Anwendungen
  • Inbetriebnahme und Support durch AL‑KO Fachpersonal

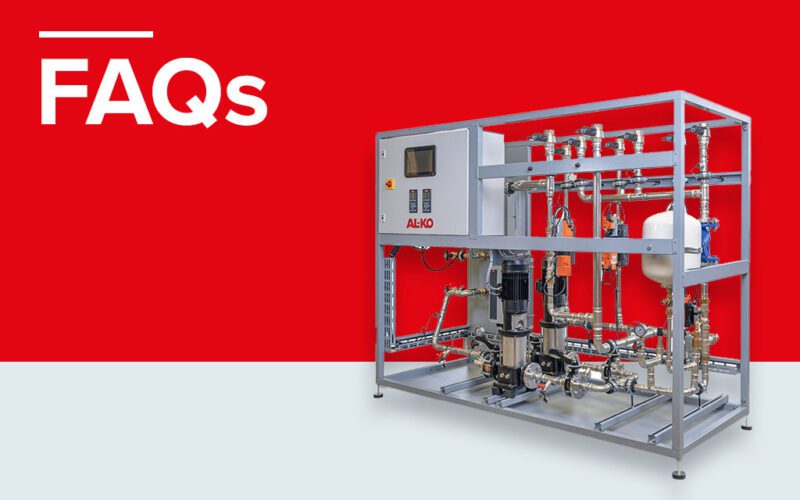

FAQ

1. Was ist ein Kreislaufverbundsystem?
Ein Kreislaufverbundsystem (KVS) ist eine effiziente Technologie zur Wärme- und Kälterückgewinnung in raumlufttechnischen Anlagen (RLT), insbesondere wenn Zu- und Abluft räumlich getrennt geführt werden müssen. Es besteht aus mindestens einem Wärmetauscher auf der Zu‑ und einem auf der Abluftseite, die über einen gemeinsamen Hydraulikkreislauf miteinander verbunden sind. Als Wärmeträgermedium zirkuliert ein Wasser‑Glykol‑Gemisch (Sole) zwischen den Wärmetauschern und transportiert die thermische Energie.



2. Wie funktioniert ein Kreislaufverbundsystem?
Der Wärmetauscher in der Abluft entzieht der verbrauchten Raumluft Energie und überträgt sie auf die zirkulierende Sole. Diese wird zum Wärmetauscher in der Zuluft gepumpt, der die gespeicherte Energie an die einströmende Frischluft übergibt und sie vorwärmt. Im Sommer arbeitet das System in umgekehrter Richtung: Die Abluft gibt Kälteenergie an die Sole ab, die anschließend zur Kühlung der Zuluft genutzt werden kann.



3. Welche Vorteile hat ein KVS gegenüber anderen Systemen zur Wärmerückgewinnung?
Ein entscheidender Vorteil eines Kreislaufverbundsystems gegenüber Rotations- und Plattenwärmetauschern ist die vollständige Trennung der Luftströme. So wird verhindert, dass Keime, Viren, Schadstoffe oder Gerüche übertragen werden – ein kritischer Aspekt für hygienisch anspruchsvolle Anwendungen. Darüber hinaus bietet ein KVS größtmögliche Flexibilität in der Gebäudeplanung, da der Solekreislauf Distanzen und unterschiedliche Geschosse überbrücken kann. Auch die Anbindung mehrerer Abluftgeräte auf ein gemeinsames System – bei der Hydraulikstation AL‑KO HYDRO‑OPT® M bis zu drei – bietet wirtschaftliche Vorteile.



4. Wo kommt ein Kreislaufverbundsystem üblicherweise zum Einsatz?
KVS werden in Bereichen eingesetzt, die hohe Anforderungen an Hygiene, Energieeffizienz oder bauliche Gegebenheiten stellen. Dazu zählen das Gesundheitswesen (Krankenhäuser, Kliniken, Pflegeeinrichtungen), Labore, Reinräume und pharmazeutische Produktionsstätten sowie Industriehallen mit korrosiver oder schadstoffbelasteter Abluft. Auch in Büro‑ und Verwaltungsgebäuden, bei denen Zu- und Abluftgeräte auf mehreren Etagen oder in räumlich getrennten Technikräumen positioniert sind, werden Kreislaufverbundsysteme genutzt.



5. Warum ist ein KVS besonders für hygienisch sensible Bereiche geeignet?
Ein Kreislaufverbundsystem bietet höchste hygienische Sicherheit, da Zu- und Abluftströme vollständig baulich voneinander getrennt sind. Selbst im unwahrscheinlichen Fall eines Lecks oder technischen Defekts kann es zu keiner Vermischung der beiden Luftströme kommen. Damit wird zuverlässig verhindert, dass Keime, Viren, Schadstoffe oder Gerüche übertragen werden. Diese luftseitige Trennung macht das KVS zur bevorzugten Lösung in Bereichen, in denen Hygiene und Reinluftqualität oberste Priorität haben.
